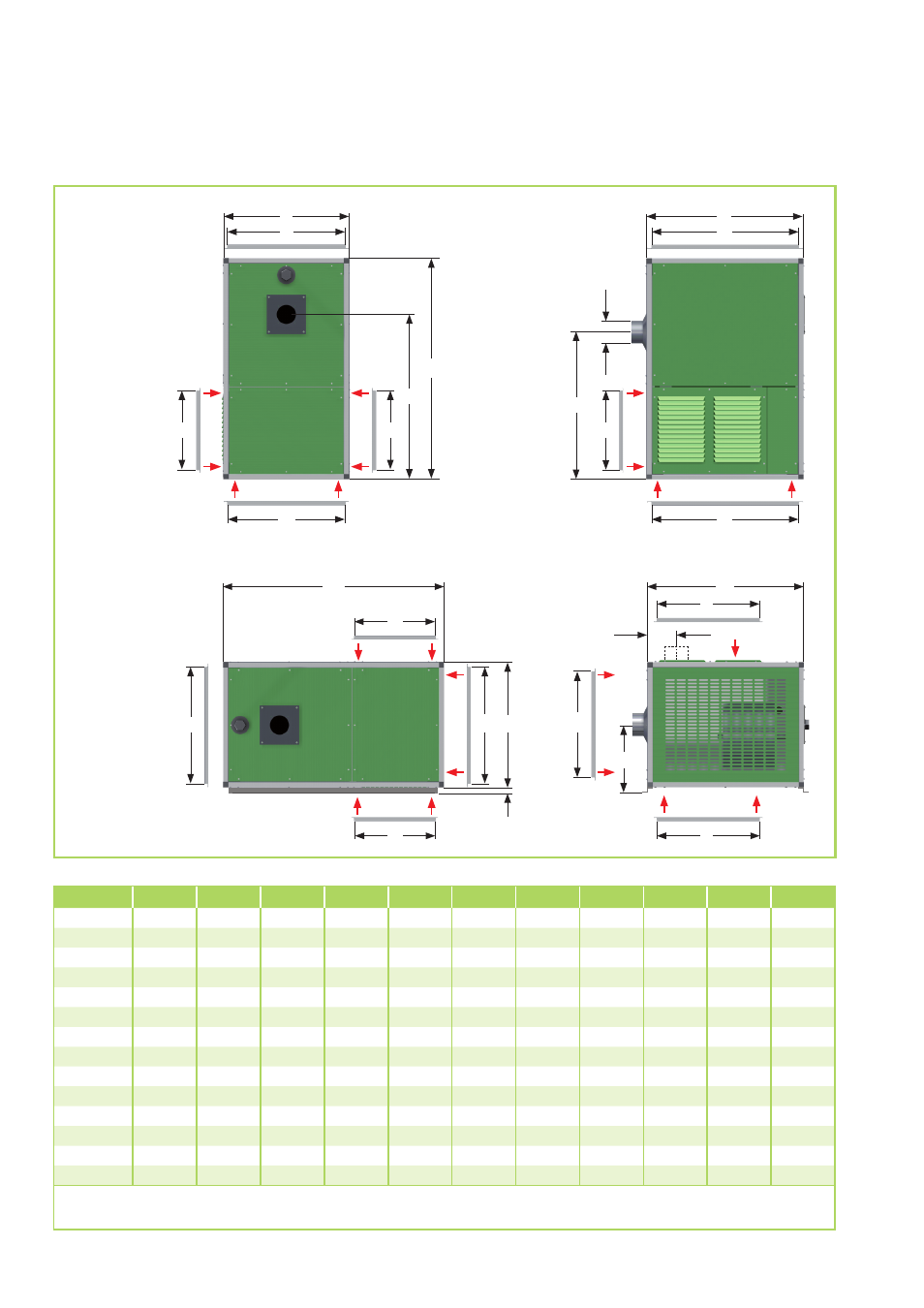

Geräteabmessungen
Maße mm VRS 25 VRS 50 VRS 75 VRS 100 VRS 130 VRS 170 VRS 200 VRS 270 VRS 340 VRS 440 VRS 540
A 850 1000 1250 1250 1525 1650 1650 1690 1690 2305 2305
B 600 800 800 900 1005 1190 1190 1290 1290 1770 1770
C 1200 1400 1400 1500 1735 1900 1900 2400 2400 3270 3270
D 755 925 1175 1175 1450 1580 1580 1570 1570 2155 2155
E 525 725 725 825 915 1115 1115 1170 1170 1620 1620
F 815 900 900 910 1075 1160 1160 2055 2055 2865 2865
G 550 550 550 550 590 590 590 695 695 1060 1060
H 335 435 435 485 540 635 635 685 685 925 925
K 525 725 725 780 930 1045 1045 1170 1170 1620 1620
P 190 190 190 190 270 240 240 - - - - - - - -
R ø 150 150 180 180 200 200 200 300 300 350 350
S 955 1050 1050 1100 1230 1330 1330 1090 1090 1535 1535
Z 35 35 35 35 35 35 35 40 40 40 40
Gewicht kg 150 240 310 360 550 730 820 832 874 1542 1792
Gewichte ohne Brenner und sonstigem Zubehör.
Die Maße D/E/K und G beziehen sich ausschließlich auf REMKO Ansaug- und Ausblaszubehör.
Pos. II
Pos. IV
Pos. I Pos. IV
Pos. II
Pos. I
Pos. IV
G G
S
C
Pos. II Pos. I
G
B
E
A
D
D
Rø
F
E
E E B K
Pos. III
K
K
G
G
P
Stehendes Gerät
Liegendes Gerät
Pos. III
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
H
Z
C A
Bei liegenden Geräten nur den hinteren Abgasanschluss benutzen!
Schematische
Abb. VRS 50
