REMKO VRS
Die 3 Funktionen des
Kombinationsreglers:
1. Ventilatorregler (TR)
Regelt das Ein- und Ausschalten
des Ventilators. Der Schaltpunkt
wird über den „Stellhebel TR”
eingestellt.
Sollwert ca. 40 °C
2. Temperaturwächter für den
Brenner (TW)
Der Temperaturwächter begrenzt
die Ausblastemperatur.
Der Schaltpunkt wird über den
„Stellhebel TW” eingestellt.
Sollwert ca. 80 – 85 °C
Sicherheitseinrichtung
3. Sicherheits-
Temperaturbegrenzer (STB)
Übernimmt die Kontrollfunktion
des Temperaturwächters.
Schaltpunkt fest auf 100 °C
eingestellt.
Eine Wiedereinschaltsperre ver-
hindert nach Auslösung einen
Neustart des Brenners.
Der Rückstellknopf (RESET) ist
von außen, bei geschlossenem
Gehäusedeckel, manuell zu
betätigen.
Dreifach-Kombinationsregler
Der Dreifach-Kombinationsregler
hat eine Fühler-Eigenüberwachung
und ist kältesicher bis -20°C.
Unter -20°C schaltet das Gerät
ab, bei Temperaturanstieg jedoch
wieder ein und ist wieder voll
funktionsfähig.
Bei Beschädigung des Fühlers oder
des Kapillarrohres sowie bei Errei-
chen einer Temperatur von ca.
220 °C wird das Füllmedium ent-
leert und der Kombinationsregler
schaltet zur Sicherheitsseite hin ab.
Der Kombinationsregler ist nicht
mehr funktionsfähig und muss
ausgetauscht werden.
Zum Austausch des Dreifach-
Kombinationsreglers sind u. a.
folgende Hinweise zu beachten:
■ Die Kapillarrohre dürfen beim
Einbau nicht beschädigt oder
scharfkantig geknickt werden
■ Biegungen dürfen nur am Ka-
pillarrohr und nicht am Fühler
vorgenommen werden
■ Zur sicheren Gerätefunktion
müssen die Fühler immer frei
im Warmluftstrom liegen
■ Die Fühler müssen stets staub-
und schmutzfrei sein
■ Kapillarrohre und Fühler dür-
fen keinerlei Beschädigungen
aufweisen
■ Die Fühler dürfen nicht an der
Brennkammer oder sonstigen
Metallteilen anliegen
Dreifach – Kombinationsregler nach DIn 3440
Öl- oder gasbefeuerte Warmlufterzeuger müssen mit eigensicheren
Regeleinrichtungen gemäß DIN 3440 ausgerüstet sein.

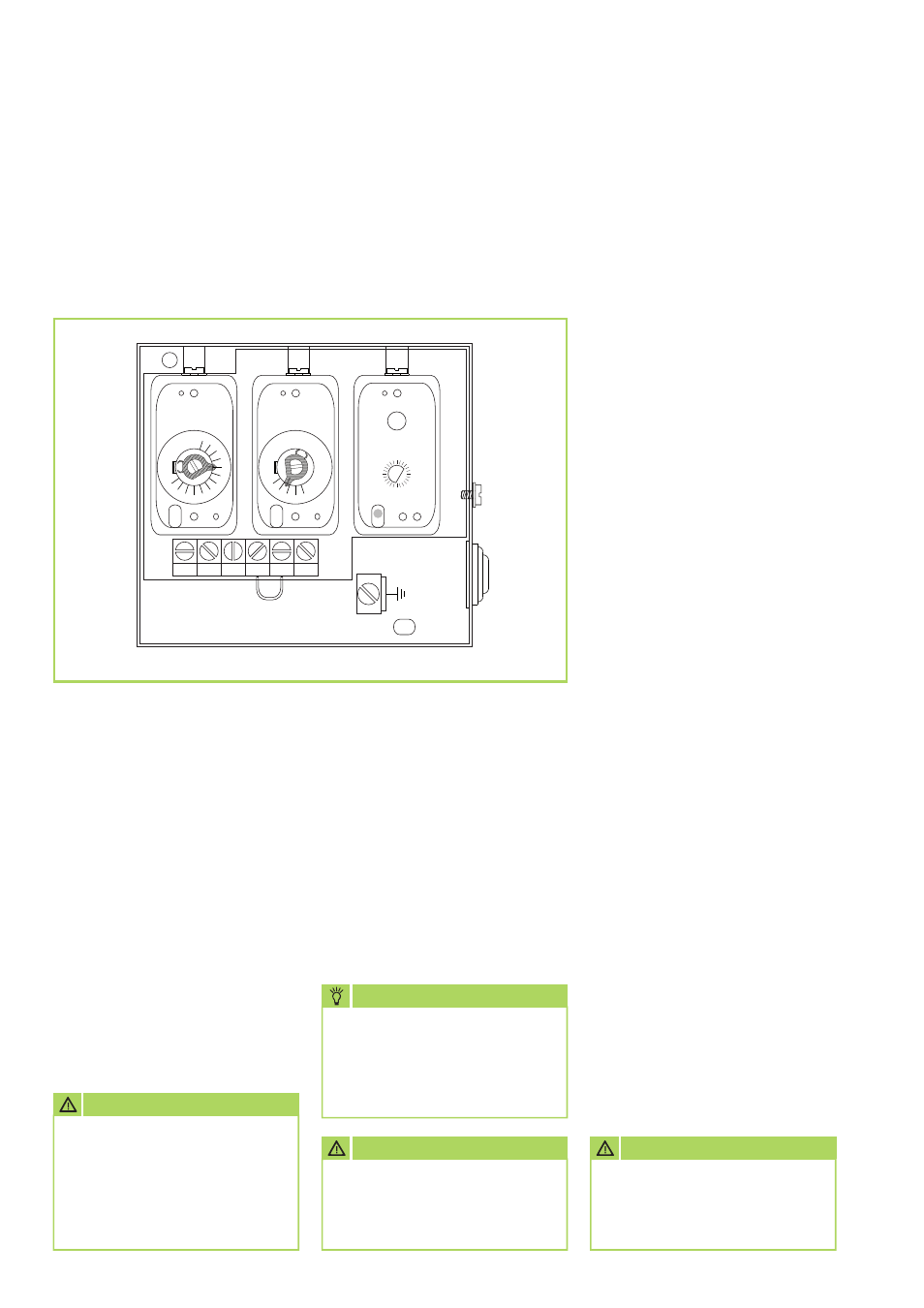

REMKO-Dreifach-Kombinationsregler
STB
1 2 3 4 5 6
20
80
80
90
70 70 60
50
40
30 °C °C
TR TW
RK-WTHC-2280
# 1102572
Abb. ohne Gehäusedeck el
AcHtunG
Um ein erneutes Überschrei-
ten der Auslösetemperatur zu
verhindern sind vor der Rück-
stellung / Entriegelung des STB
die Betriebsbedingungen des
Gerätes zu prüfen.
HInwEIS
Bei einem Austausch des Drei-
fach-Kombinationsreglers darf
ausschließlich ein REMKO-
Original - Ersatzteil verwendet
werden!
AcHtunG
Die Sicherheitseinrichtungen
dürfen im Gerätebetrieb weder
überbrückt noch blockiert
werden!
AcHtunG
Eine sorgfältige und fach-
gerechte Installation bzw.
Montage ist unbedingt sicher-
zustellen.
