4.3 Übersicht des Anschlussbereichs

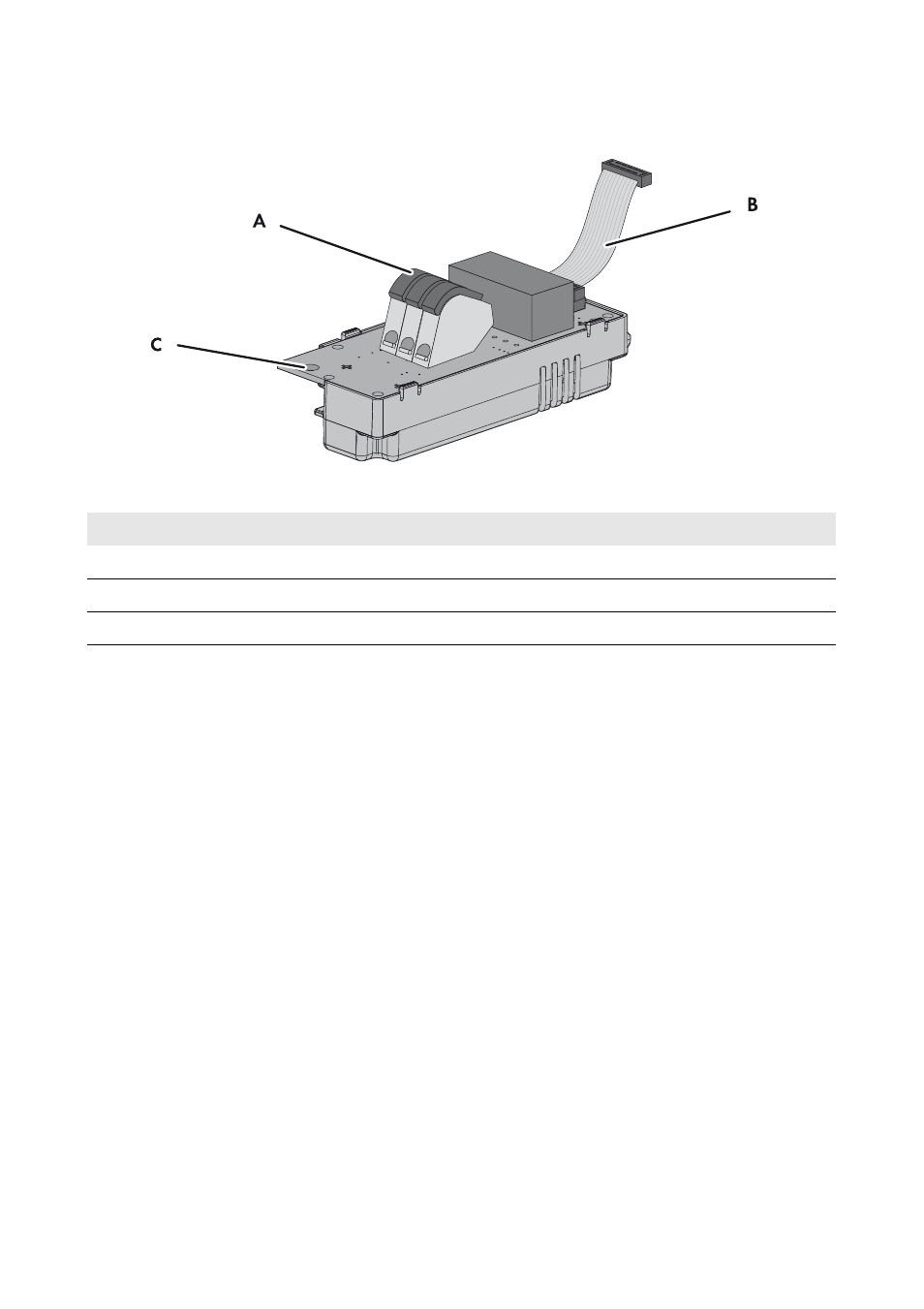

Abbildung 2: Aufbau des Multifunktionsrelais

Position

Bezeichnung

A

Klemmleiste für den Anschluss an das Multifunktionsrelais

B

Flachbandkabel für den Anschluss im Wechselrichter

C

Loch zur Befestigung des Multifunktionsrelais im Wechselrichter
