4 Elektrischer Anschluss SMA Solar Technology AG
24 MFR-NR-IA-de-21 Installationsanleitung
☐ Leiterquerschnitt: 0,08 mm² … 2,5 mm²
☐ Die Kabel- und Verlegeart müssen sich für den Einsatz- und den Verwendungsort eignen.
Vorgehen:
1. Bei Anschluss an das öffentliche Stromnetz das Multifunktionsrelais mit einem eigenen
Leitungsschutzschalter absichern.

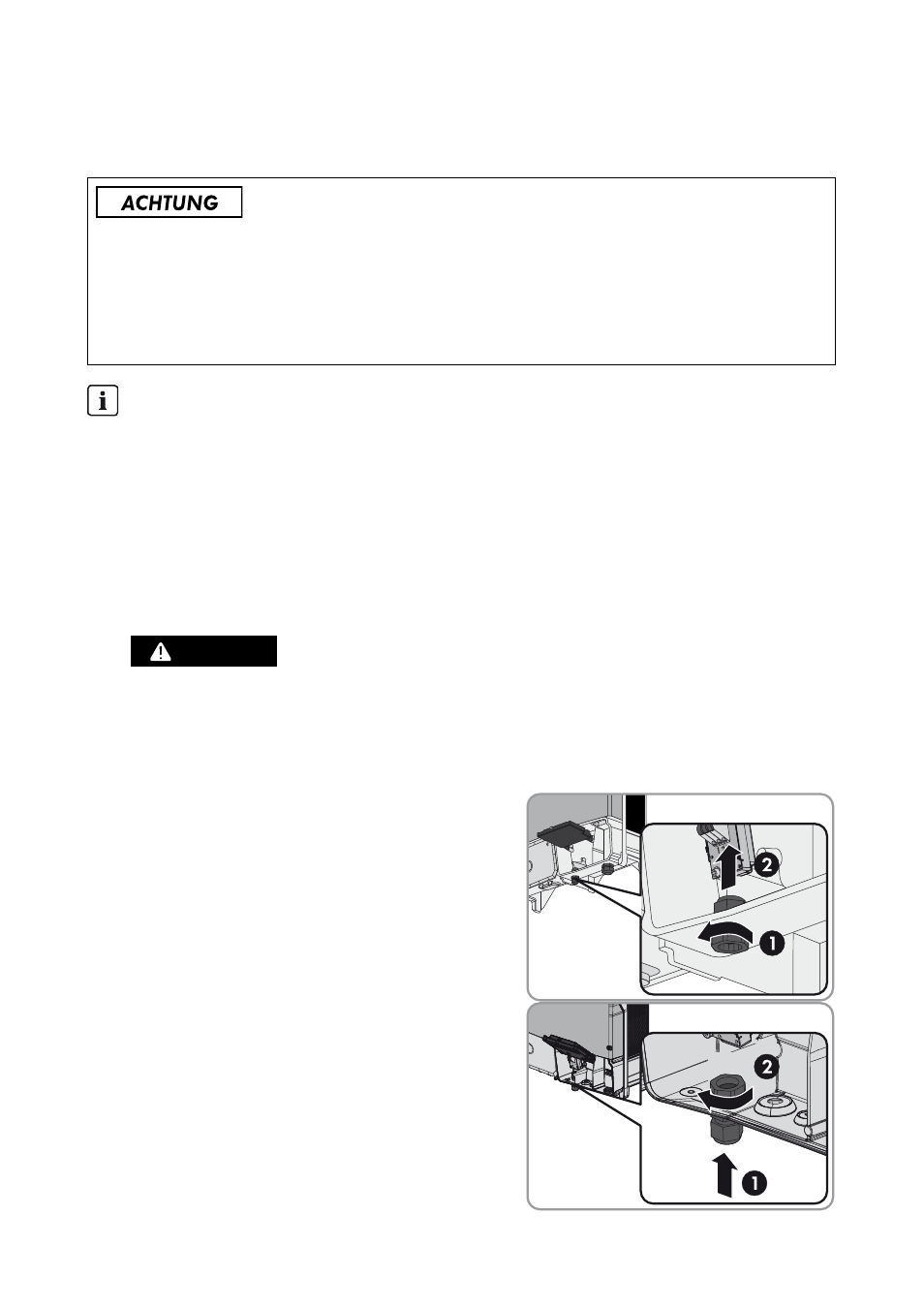

3. Wenn die Kabelverschraubung am Wechselrichter nach innen eingebaut ist,
Kabelverschraubung von außen einsetzen:
• Die Gegenmutter außen am Wechselrichter
abschrauben und die Kabelverschraubung im
Inneren des Wechselrichters herausnehmen.
• Kabelverschraubung von außen in die
Gehäuseöffnung einsetzen und mit der
Gegenmutter von innen festschrauben.
Zerstörung des Multifunktionsrelais durch zu hohe Kontaktbelastung
• Maximale Schaltspannung und maximalen Schaltstrom einhalten (siehe Kapitel 6
„Technische Daten“, Seite 27).
• Bei Anschluss des Multifunktionsrelais an das öffentliche Stromnetz, das Multifunktionsrelais
mit einem eigenen Leitungsschutzschalter absichern.
Dargestellte Grafiken
In diesem Kapitel wird exemplarisch nur der Anschluss an das Multifunktionsrelais im
Sunny Tripower grafisch dargestellt. Die Vorgehensweise für den Anschluss an das
Multifunktionsrelais ist bei allen Wechselrichtern identisch. Ausschließlich die Umgebung
unterscheidet sich.
2.
(&'")3
Lebensgefahr durch hohe Spannungen im Wechselrichter
• Den Wechselrichter spannungsfrei schalten (siehe Anleitung des Wechselrichters).
