4  Elektrischer Anschluss

SMA Solar Technology AG

12

MFR-NR-IA-de-21

Installationsanleitung

4.4 Einbau des Multifunktionsrelais

4.4.1 Montageposition und Kabelweg

Montageposition und Kabelweg im Sunny Tripower

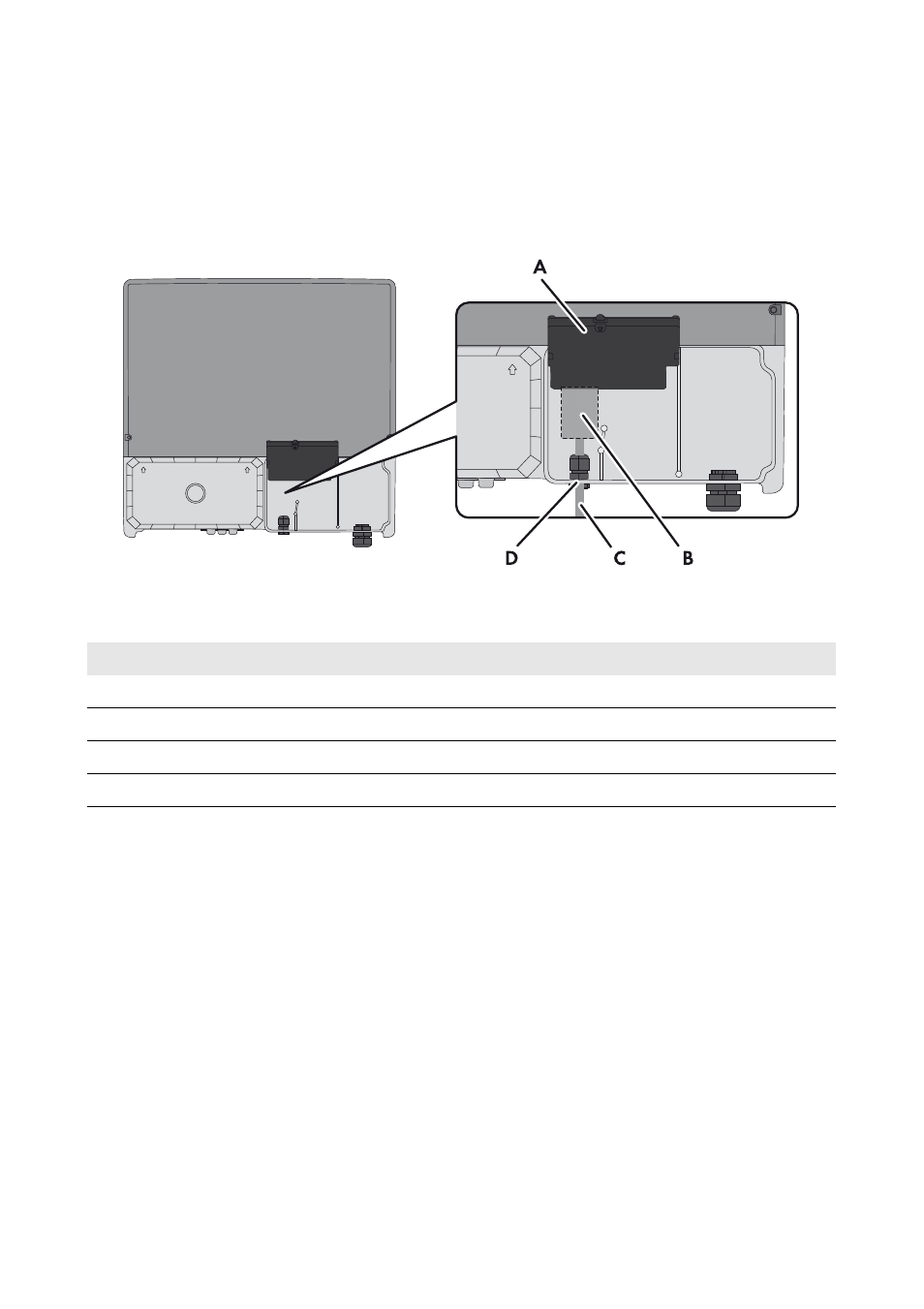

Abbildung 3: Montagebereich und Kabelweg im Sunny Tripower bei geöffnetem unteren Gehäusedeckel und

hochgeklappter Display-Baugruppe

Position

Bezeichnung

A

Display-Baugruppe des Wechselrichters

B

Montageort des Multifunktionsrelais

C

Kabelweg für den Anschluss an das Multifunktionsrelais

D

Kabelverschraubung M20x1,5
