SMA Solar Technology AG 4 Elektrischer Anschluss
Installationsanleitung MFR-NR-IA-de-21 15
4.4.2 Multifunktionsrelais in den Sunny Boy Smart Energy
einbauen

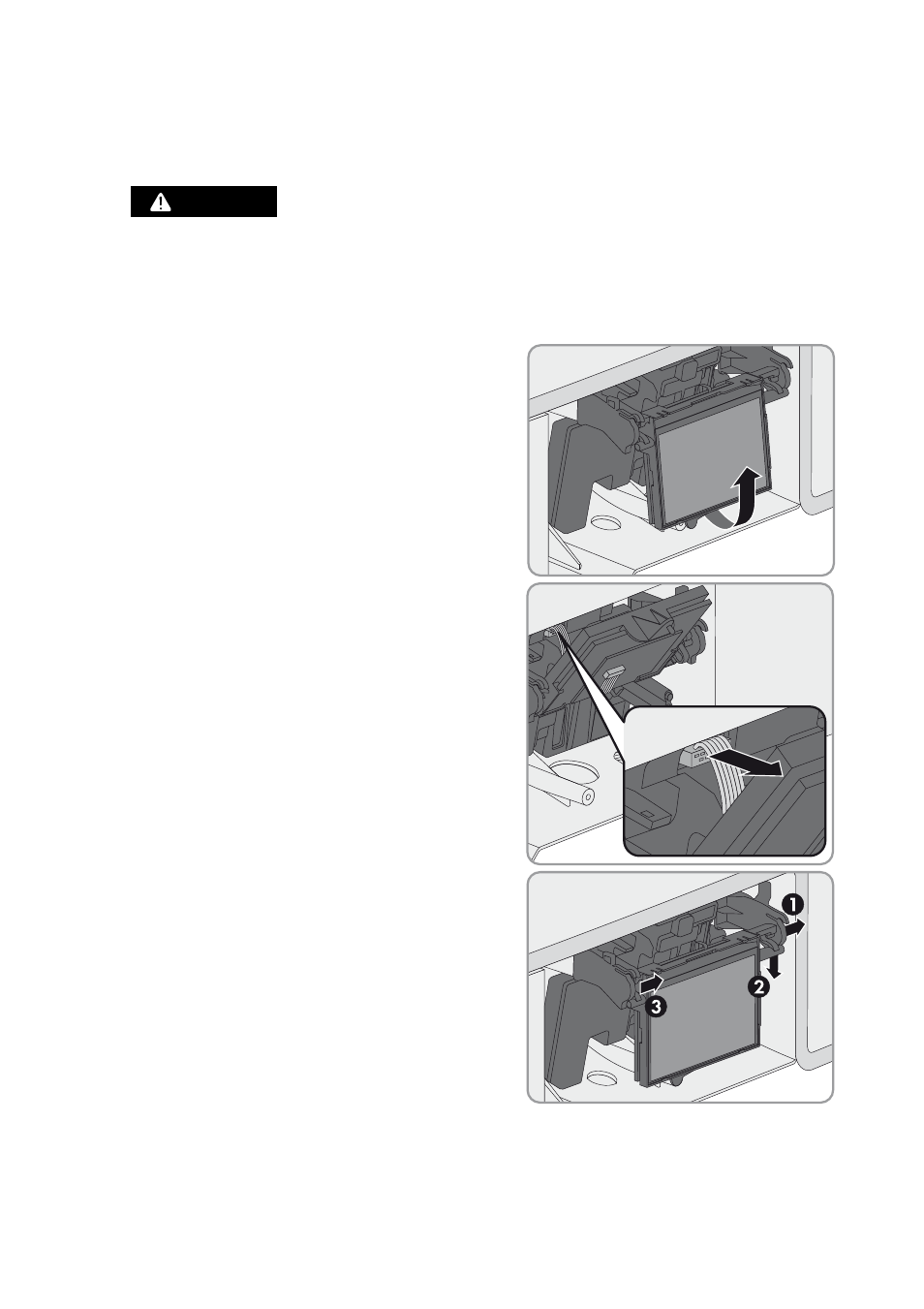

2. Das Display herausnehmen:
• Das Display nach oben klappen.
• Den Stecker des Flachbandkabels vom Display
aus der Buchse auf der Display-Baugruppe
herausziehen.
• Das Display herunterklappen.
• Rechte Halterung nach außen drücken.
• Das Display aus der rechten Halterung
herausführen.
• Das Display aus der linken Halterung
herausführen.
• Das Display-Baugruppe an einem sicheren Ort ablegen.
1.
(&'")3
Lebensgefahr durch hohe Spannungen im Wechselrichter
• Den Wechselrichter spannungsfrei schalten und den Gehäusedeckel öffnen (siehe
Anleitung des Wechselrichters).
