SMA MULTIFUNCTION RELAY - Handbuch (Seite 16)

4 Elektrischer Anschluss SMA Solar Technology AG
16 MFR-NR-IA-de-21 Installationsanleitung

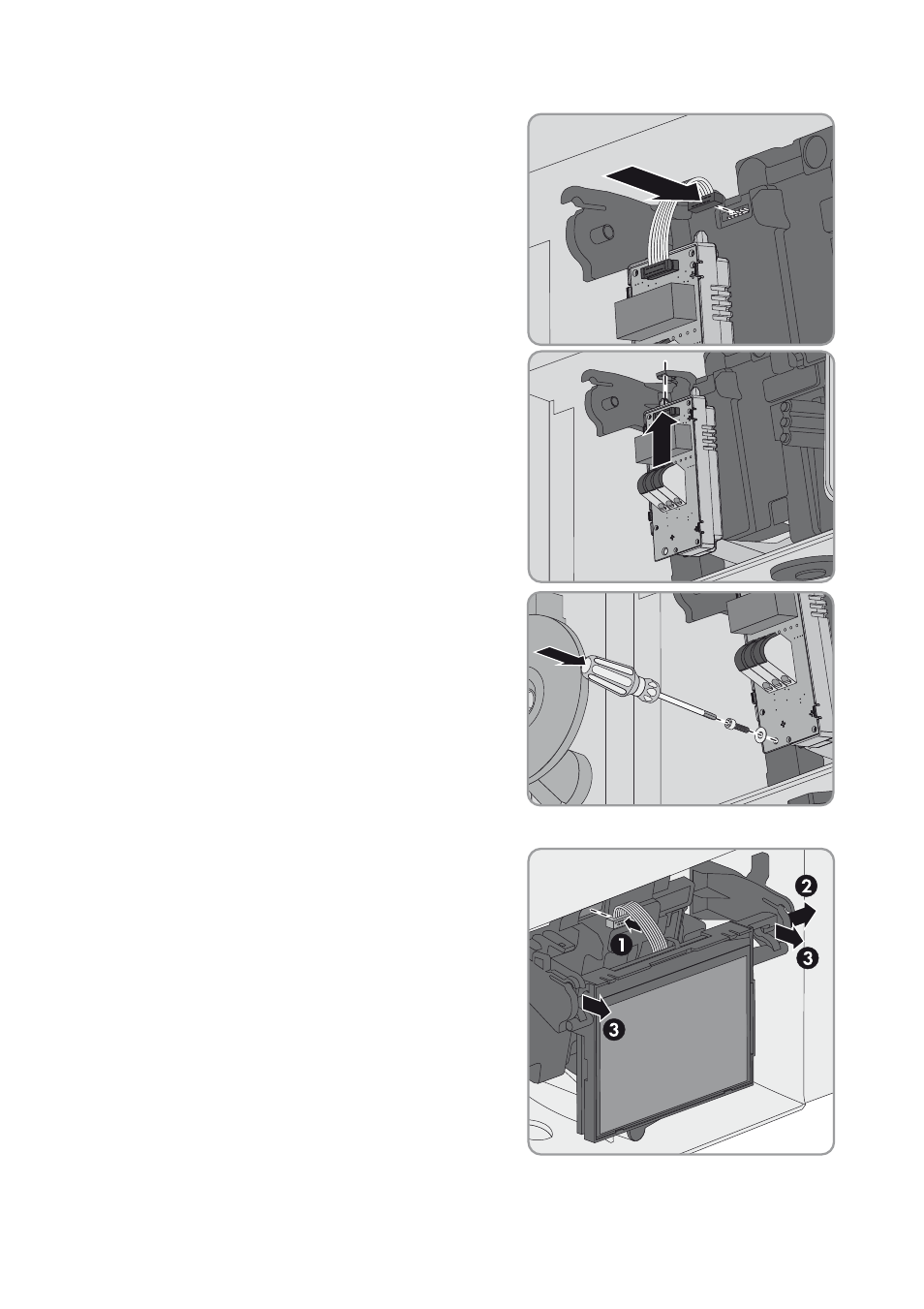

3. Das Flachbandkabel des Multifunktionsrelais in die
Buchse auf der Display-Baugruppe stecken.
4. Das Multifunktionsrelais in den Wechselrichter
einsetzen. Dazu die linke Führungsnase am
Multifunktionsrelais in die Aussparung der
Kunststoffhalterung der Display-Baugruppe führen.
5. Das Multifunktionsrelais mit der Unterlegscheibe
und der Zylinderschraube festschrauben
(Drehmoment: 1,5 Nm). Dazu einen
Innensechskant-Schlüssel (SW 3) verwenden.
6. Das Display einbauen:
• Den Stecker des Flachbandkabels in die
Buchse auf der Display-Baugruppe stecken.
• Das Display in die rechte Halterung führen.
• Das Display in die linke Halterung führen.
