4 Elektrischer Anschluss SMA Solar Technology AG
18 MFR-NR-IA-de-21 Installationsanleitung

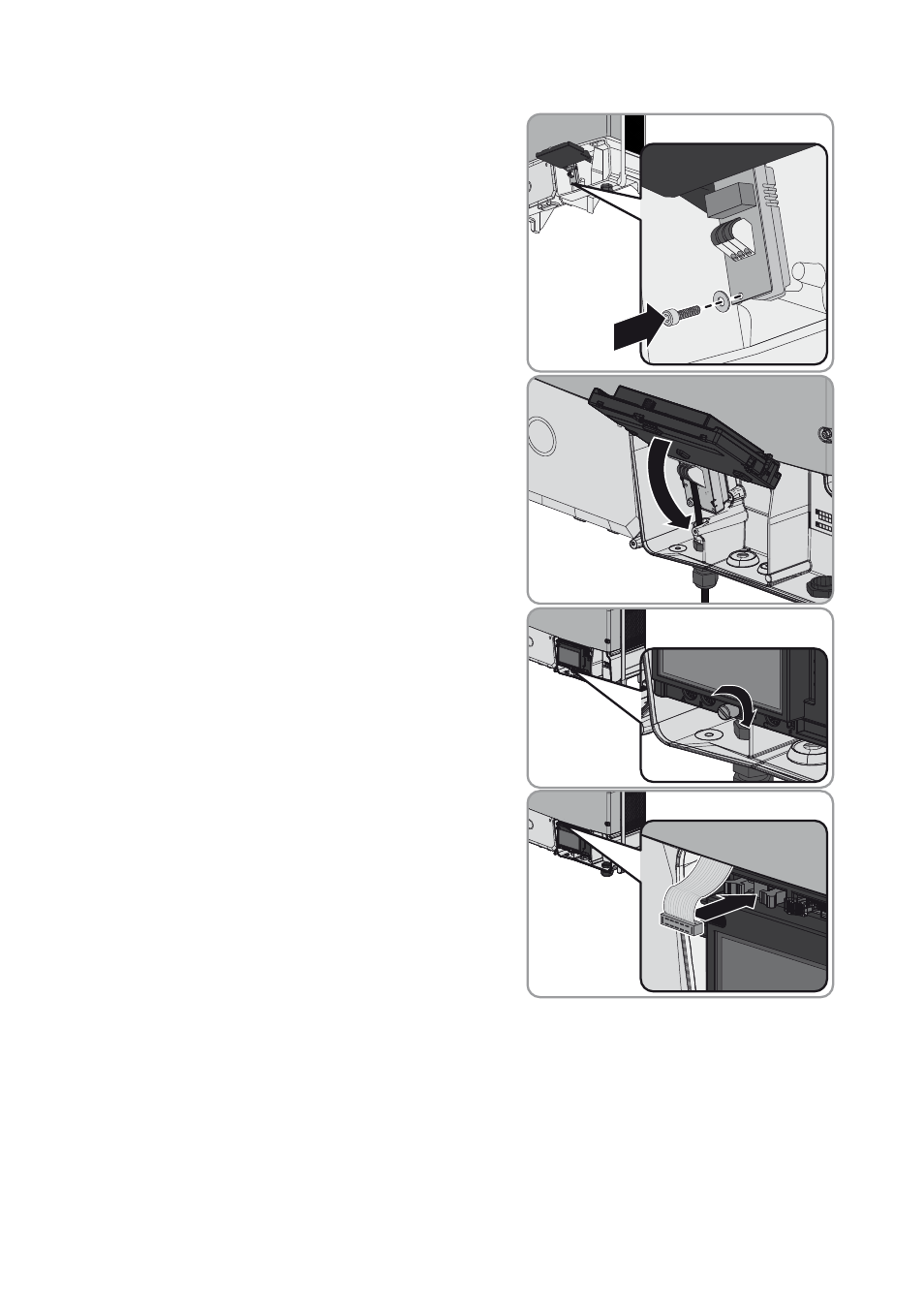

6. Das Multifunktionsrelais mit der Unterlegscheibe
und der Zylinderschraube festschrauben
(Drehmoment: 1,5 Nm). Dazu einen
Innensechskant-Schlüssel (SW 3) verwenden.
7. Die Display-Baugruppe herunterklappen.
8. Schraube der Display-Baugruppe festdrehen.
9. Den Stecker des Flachbandkabels vom
Multifunktionsrelais in die linke Buchse auf der
Display-Baugruppe stecken. Dazu müssen die
Verriegelungshaken der Buchse nach außen
gestellt sein.
☑ Nachdem der Stecker gesteckt ist, verschließen
sich die Verriegelungshaken.
