Verbraucher über Multifunktionsrelais steuern oder externe Batterien
leistungsabhängig laden
Das Multifunktionsrelais kann Verbraucher steuern oder externe Batterien leistungsabhängig laden.
Dazu müssen Sie ein Schütz (K1) an das Multifunktionsrelais anschließen. Das Schütz (K1) dient
dazu, den Betriebsstrom für den Verbraucher einzuschalten und auszuschalten. Wenn Sie in
Abhängigkeit von der verfügbaren Leistung externe Batterien laden möchten, dient das Schütz dazu,
das Laden der Batterien zu aktivieren oder zu deaktivieren.

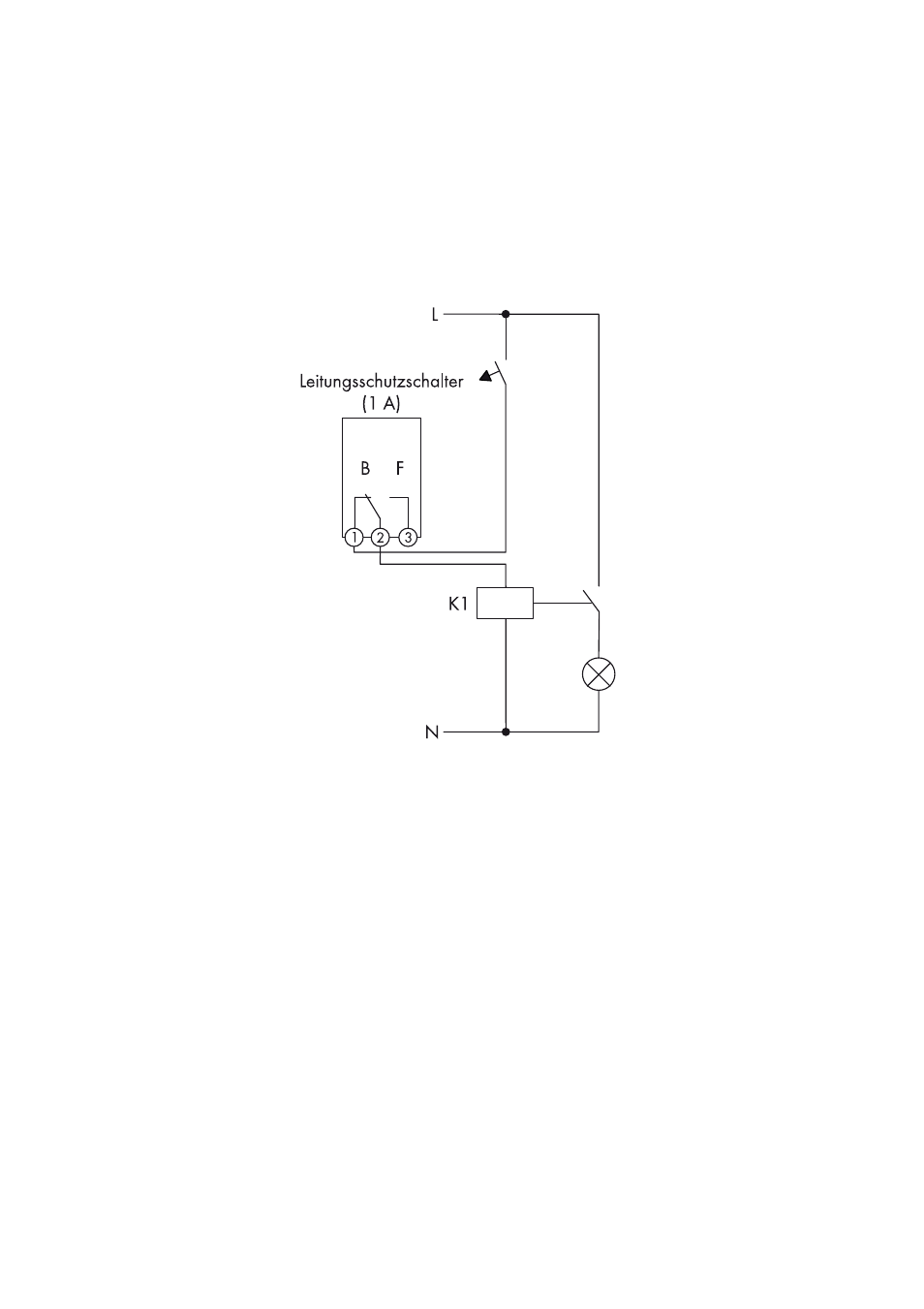

Abbildung 7: Anschlussplan beim Anschluss für die Steuerung eines Verbrauchers oder für das
leistungsabhängige Laden der Batterien
