SMA Solar Technology AG 4 Elektrischer Anschluss
Installationsanleitung MFR-NR-IA-de-21 23
Schaltzustand Netzrelais melden
Das Multifunktionsrelais kann ein Signal an den Netzbetreiber auslösen, sobald sich der
Wechselrichter auf das öffentliche Stromnetz aufschaltet. Dazu müssen Sie die Multifunktionsrelais
aller Wechselrichter parallel schalten.

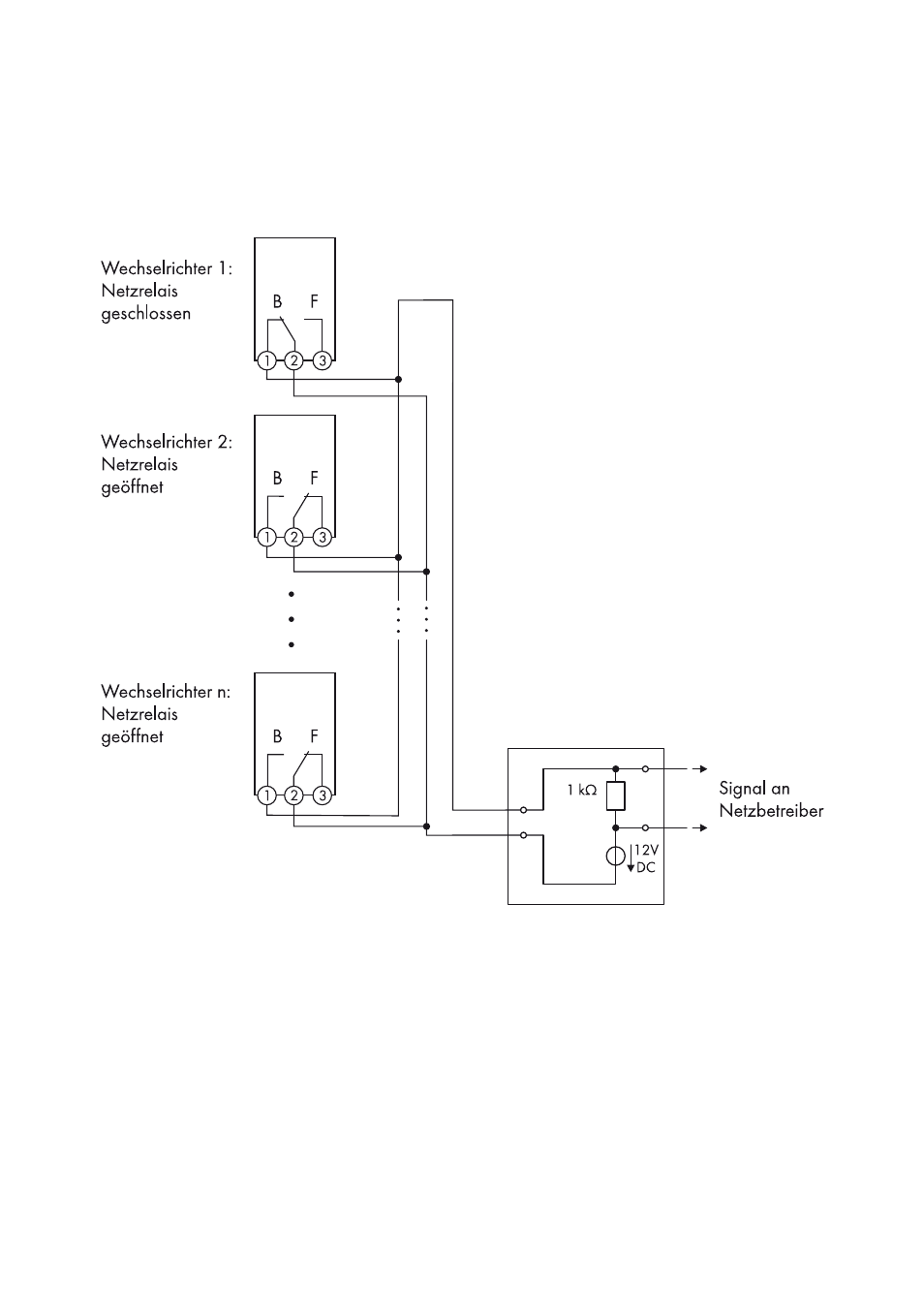

Abbildung 8: Anschlussplan für die Meldung des Schaltzustands des Netzrelais (Beispiel)
4.6.2 Anschluss an das Multifunktionsrelais
Voraussetzung:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 6
„Technische Daten“, Seite 27).
Kabelanforderungen:
☐ Das Kabel muss doppelt isoliert sein.
☐ Außendurchmesser: 5 mm … 12 mm
