4 Elektrischer Anschluss
Installationsanleitung
MFR-NR-IA-de-21
25
4. Überwurfmutter der Kabelverschraubung etwas lösen und den Dichtstopfen herausnehmen.
5. Wenn der Durchmesser des Anschlusskabels mehr als 8 mm beträgt, den inneren Dichteinsatz
in der Kabelverschraubung herausnehmen.
6. Das Kabel durch die Kabelverschraubung in den Wechselrichter führen.
7. Das Kabel maximal 15 mm abmanteln.
8. Die Adern maximal 8 mm abisolieren.

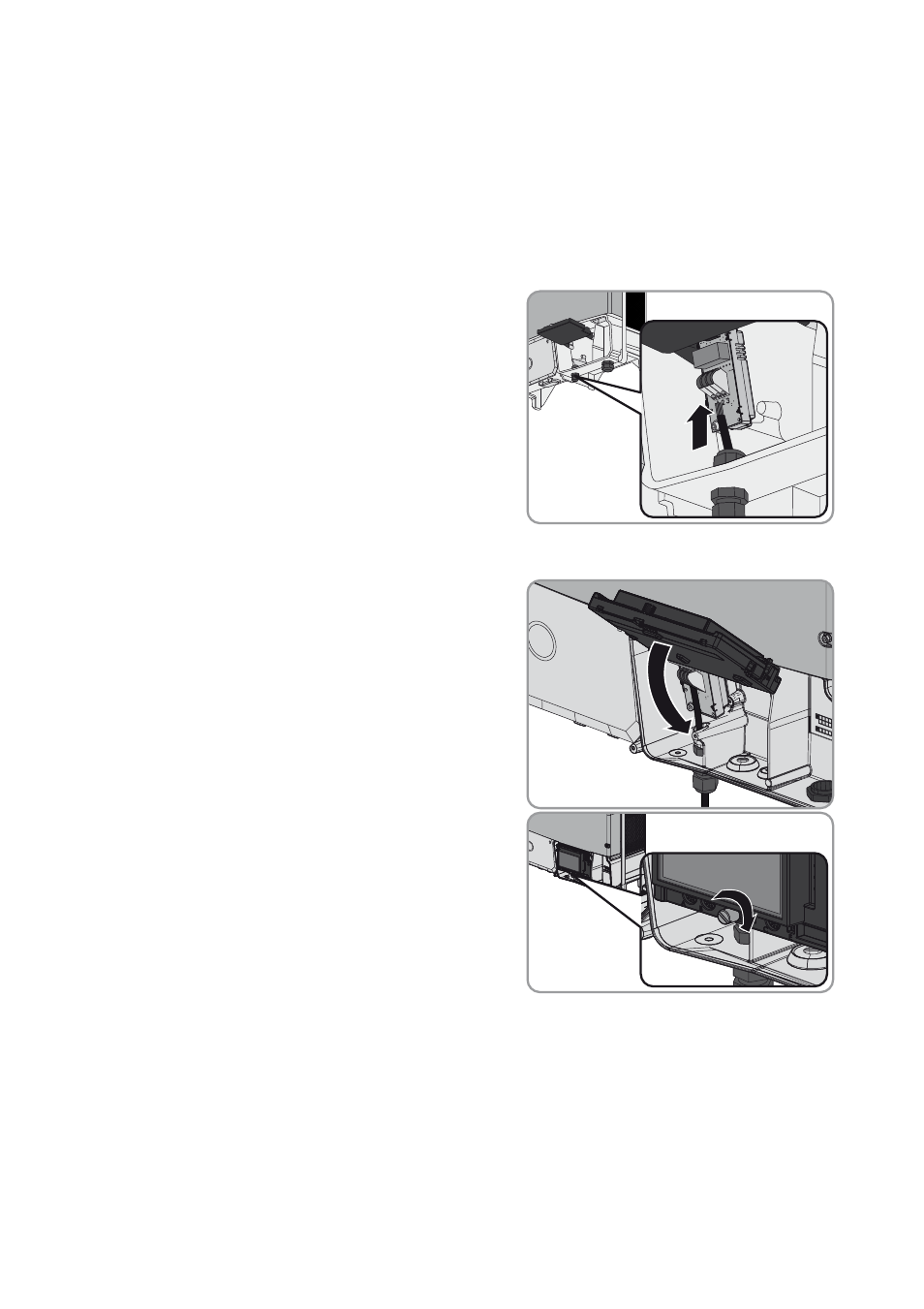

9. Das Kabel je nach Verwendungszweck
(Betriebsart) gemäß Anschlussplan an die
Klemmleiste für den Anschluss an das
Multifunktionsrelais anschließen.
10. Überwurfmutter der Kabelverschraubung festdrehen.
11. Das Display herunterklappen.
12. Bei Sunny Tripower oder Sunny Boy / Windy Boy:
Schraube der Display-Baugruppe festdrehen.
13. Den Wechselrichter wieder in Betrieb nehmen (siehe Anleitung des Wechselrichters).
