SMA Solar Technology AG
4 Elektrischer Anschluss
Installationsanleitung
MFR-NR-IA-de-21
17
4.4.3 Multifunktionsrelais in den Sunny Boy / Windy Boy oder
Sunny Tripower einbauen
Vorgehen:
2. Schraube der Display-Baugruppe lösen und Display-Baugruppe hochklappen.
3. Die Display-Baugruppe rastet ein.

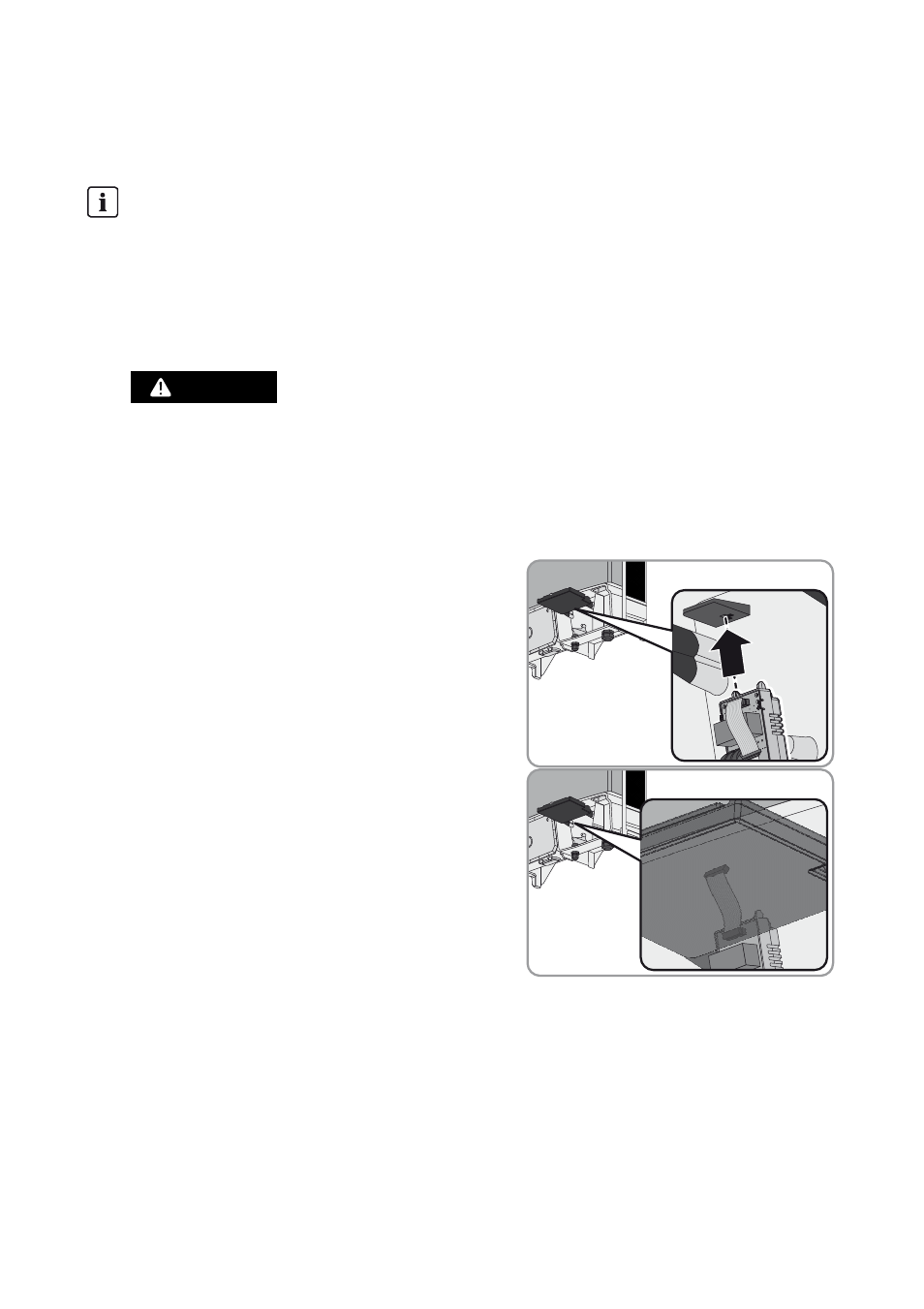

4. Das Multifunktionsrelais in den Wechselrichter
einsetzen. Dazu die linke Führungsnase am
Multifunktionsrelais in die Aussparung der
Kunststoffhalterung der Display-Baugruppe führen.
5. Das Flachbandkabel hinter der Display-Baugruppe
nach oben führen.
Dargestellte Grafiken
In diesem Kapitel wird exemplarisch nur der Einbau des Multifunktionsrelais in den
Sunny Tripower grafisch dargestellt. Die Vorgehensweise für den Einbau des
Multifunktionsrelais in die Wechselrichter der Gerätefamilie Sunny Boy / Windy Boy und
Sunny Tripower ist identisch. Ausschließlich die Umgebung unterscheidet sich.
1.
(&'")3
Lebensgefahr durch hohe Spannungen im Wechselrichter
• Den Wechselrichter spannungsfrei schalten und den unteren Gehäusedeckel öffnen
(siehe Anleitung des Wechselrichters).
