SMA MULTIFUNCTION RELAY - Handbuch (Seite 14)

4 Elektrischer Anschluss SMA Solar Technology AG
14 MFR-NR-IA-de-21 Installationsanleitung
Montageposition und Kabelweg im Sunny Boy / Windy Boy

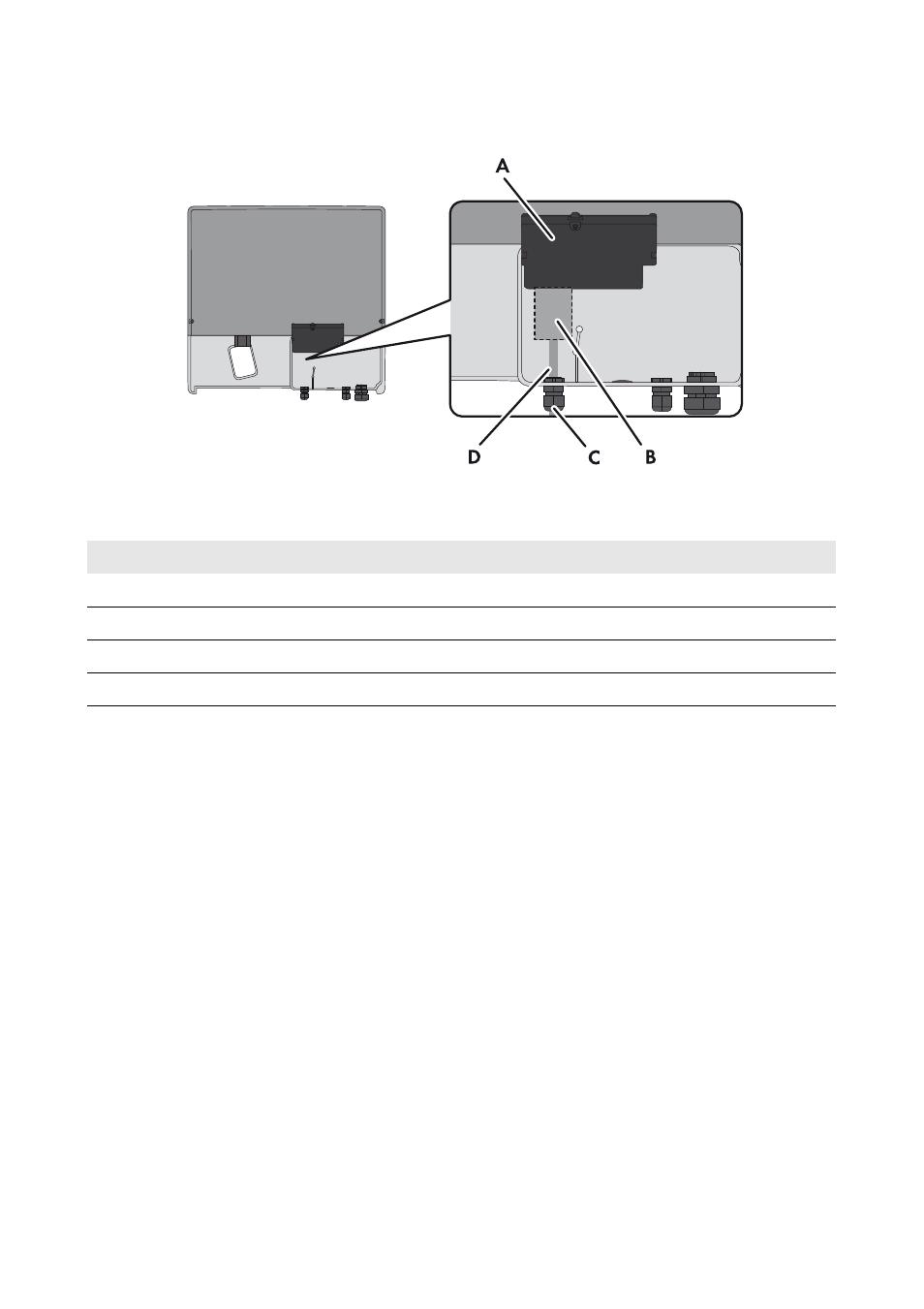

Abbildung 5: Montagebereich und Kabelweg im Sunny Boy/Windy Boy bei geöffnetem unteren
Gehäusedeckel und hochgeklappter Display-Baugruppe
Position Bezeichnung
A Display-Baugruppe des Wechselrichters
B Montageort des Multifunktionsrelais
C Kabelweg für den Anschluss an das Multifunktionsrelais
D Kabelverschraubung M20x1,5
