4 Übersicht
4.1 Gerätebeschreibung

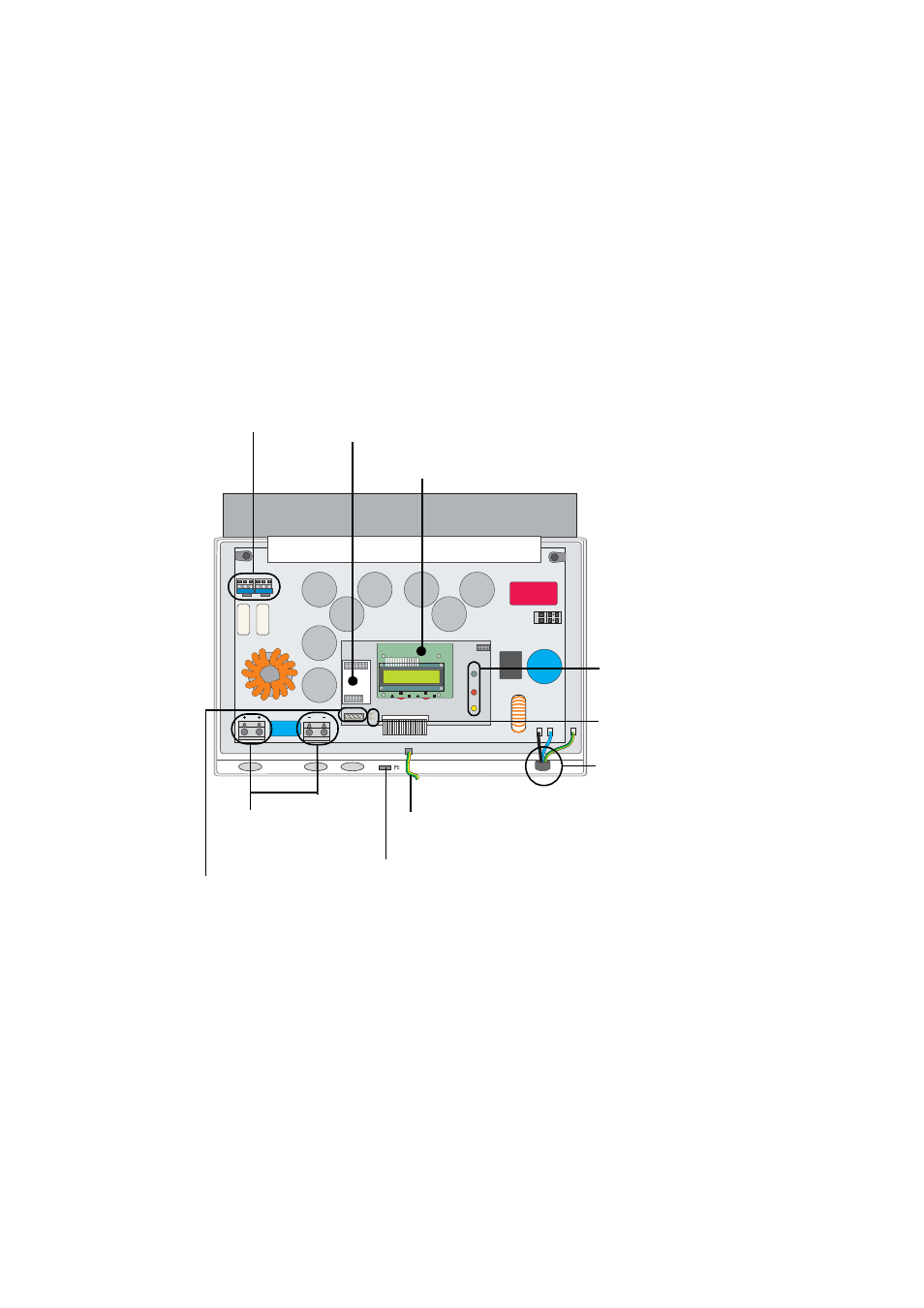

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbe-
reiche des geöffneten Sunny Boy SB 1100LV schematisch dargestellt:
Varistoren,
Seite 49 Steckplatz für Kommunikation
(RS232, RS485, NLM Piggy-
Back, Funk), Seite 61
Sunny Display
PV-Eingangsklemmen
(DC), Seite 26 PE-Anschlusskabel für
den Deckel
Flachstecker für die Erdung des
Kabelschirms bei RS232 und
RS485 Kommunikation
Kommunikations-
anschluss
Anschlussstecker
(AC), Seite 21
Jumper für die
Kommunikation
LEDs zur Betriebs-
zustandsanzeige
