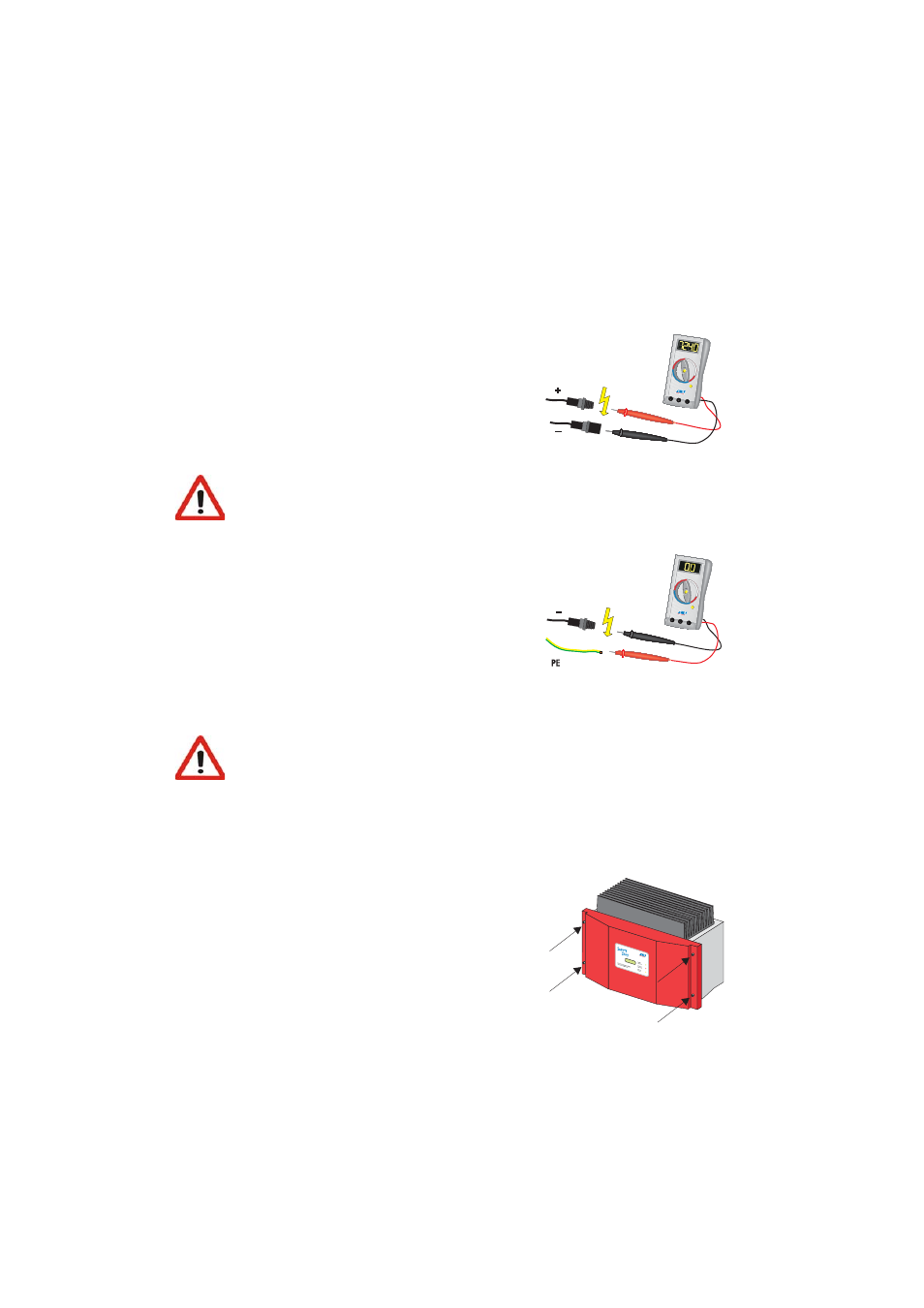

6.2.2 PV-String (DC) Anschluss
Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:
1. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 60 V (DC), siehe auch Kapi-
tel 5.3 „Voraussetzungen PV-Generator” (Seite
15).
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
2. Messen Sie die Gleichspannungen zwischen je
einem DC-Anschluss eines Strings und Erdpoten-
zial.
3. Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in die-
sem String vor, auf dessen ungefähre Lage durch
die Verhältnisse der Spannungen zueinander ge-
schlossen werden kann.
Achtung!
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst
dann an den Sunny Boy SB 1100LV an, wenn Sie den Erdschluss im PV-
Generator beseitigt haben!
4. Wiederholen Sie die Punkte 2 und 3 für jeden
String.
5. Öffnen Sie den Sunny Boy wie in Kapitel 7.1 be-
schrieben.
