6.2.1 Anschluss des AC-Ausgangs
Verwendet wird ein Rundsteckverbindersystem, welches verschiedene Kabeldurchmes-
ser im Kabelauslass ermöglicht. Dazu sind im Beipack eine PG13,5- und eine PG16-
Druckschraube enthalten. Prüfen Sie, welche Verschraubung für Ihr AC-Kabel die rich-
tige ist.
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
1.
Überprüfen Sie die Netzspannung. Ist diese dauerhaft höher als 253 V, kann der
Sunny Boy SB 1100LV nur eingeschränkt arbeiten. Hier muss der lokale Netzbe-
treiber für Abhilfe sorgen. Kurzzeitig kann der Wechselrichter bei einer Ausgangs-
spannung von 260 V in das Netz einspeisen, der 10-Minuten-Mittelwert darf
jedoch 253 V nicht überschreiten.
2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3. Entnehmen Sie nun dem Beipack die Teile der AC-Kupplungsdose und schließen
Sie die abgemantelte und abisolierte Leitung wie auf den folgenden Seiten be-
schrieben an.
Warnung! Spannung!
Überprüfen Sie die Netzleitung auf Spannungsfreiheit, bevor Sie diese an
der AC-Kupplungsdose anschließen.
Aus!

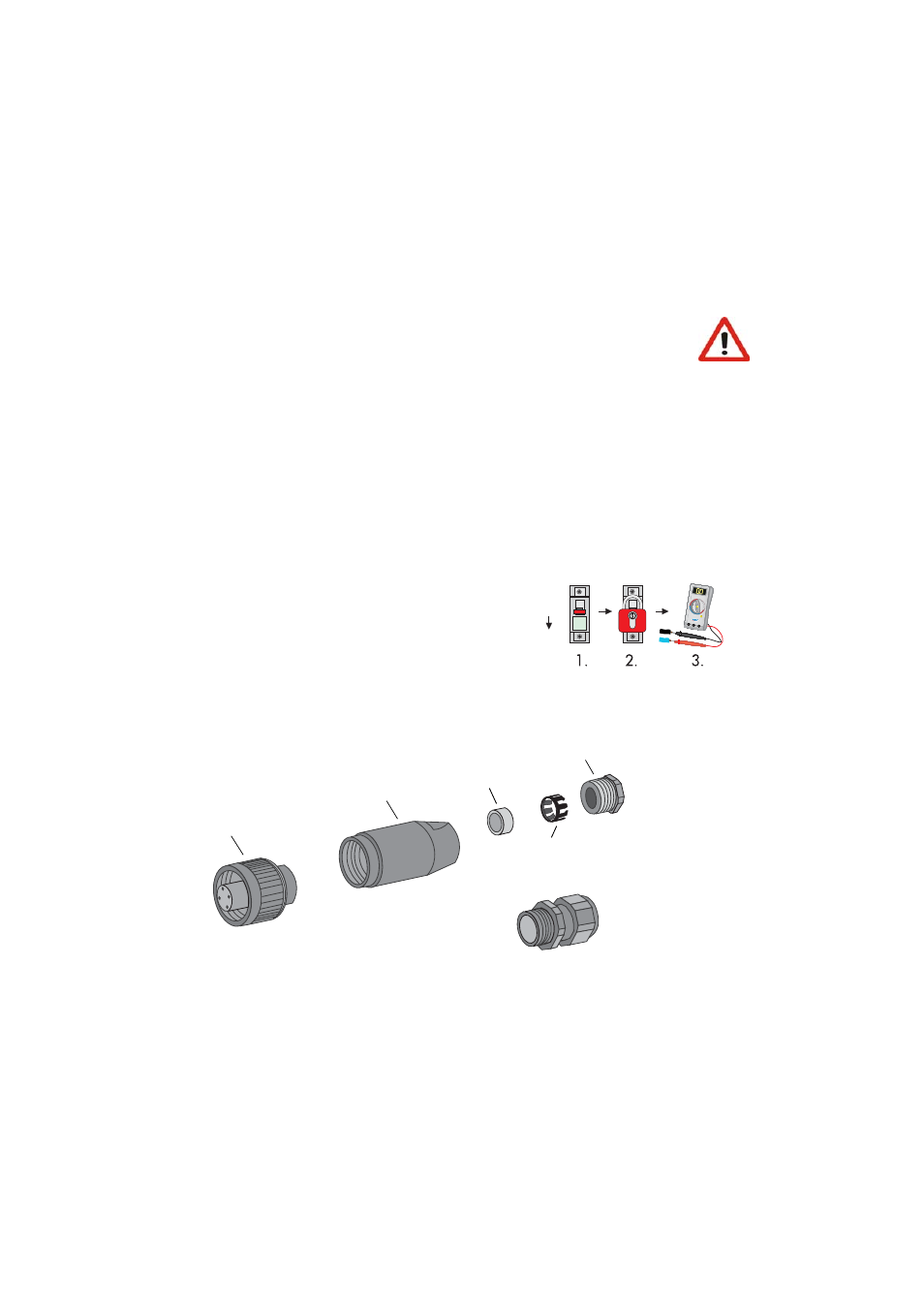

Buchseneinsatz
Druckschraube
Version PG16 für
große Kabelquer-
schnitte
Gewindehülse
Dichtungsring
für PG13,5
Klemmkorb für
PG13,5
Druckschraube
für PG13,5
