SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung SB1100LV-11:SD2006 Seite 17
Die Netzimpedanz der AC-Leitung darf 1 Ohm nicht überschreiten. Dies ist unter ande-
rem für die fehlerfreie Funktion der Impedanzüberwachung erforderlich. Darüber hin-
aus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die

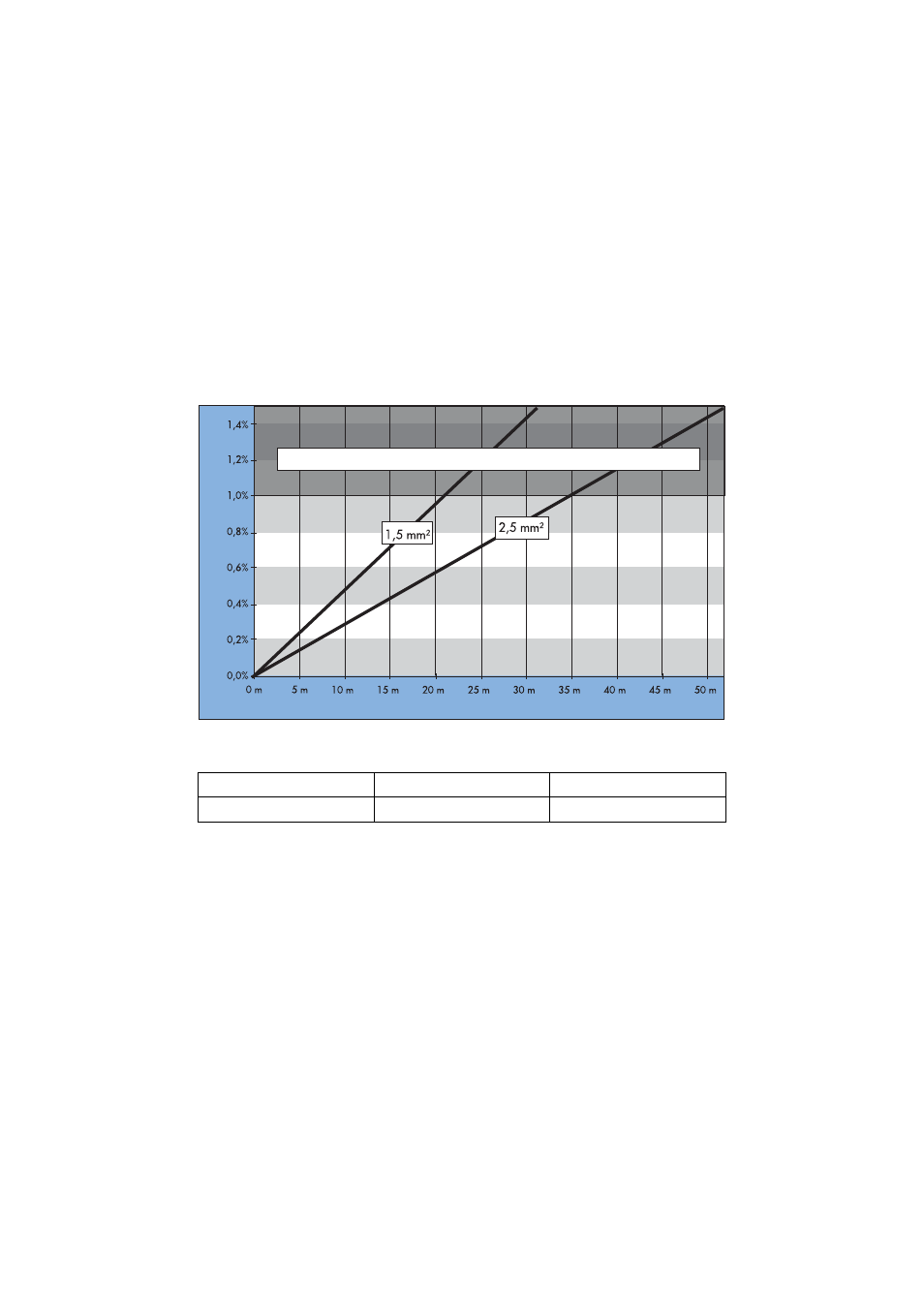

Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhän-
gigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgenden Grafik
dargestellt. Es werden mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer
verwendet.
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Leitungsquerschnitt 1,5 mm² 2,5 mm²
Max. Länge 21 m 35 m
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0%
Leitungslänge
Lei
tun
gsv
e
rl
uste
