Installation SMA Technologie AG
Seite 30 SB1100LV-11:SD2006 Installationsanleitung
Auslegungshinweise
Insbesondere ist zu prüfen bzw. sicherzustellen:
1.
Haben alle Strings die gleiche Anzahl von in Reihe geschalteten Modulen?
2. Wie hoch ist der maximale Rückstrom in einem fehlerhaften String bei Nennbedin-
gungen?
Beispiel: Generator aus 4 Strings von Modulen mit 5 A Kurzschlussstrom.
Der maximale Rückstrom beträgt 3 x 5 A = 15 A.
3. Sind die Module für einen solchen Rückstrom geeignet?
4. Sind die Steckverbindungen der Module und des Wechselrichters für einen sol-
chen Rückstrom geeignet?
5. Ist die Stringverkabelung für einen solchen Rückstrom geeignet?

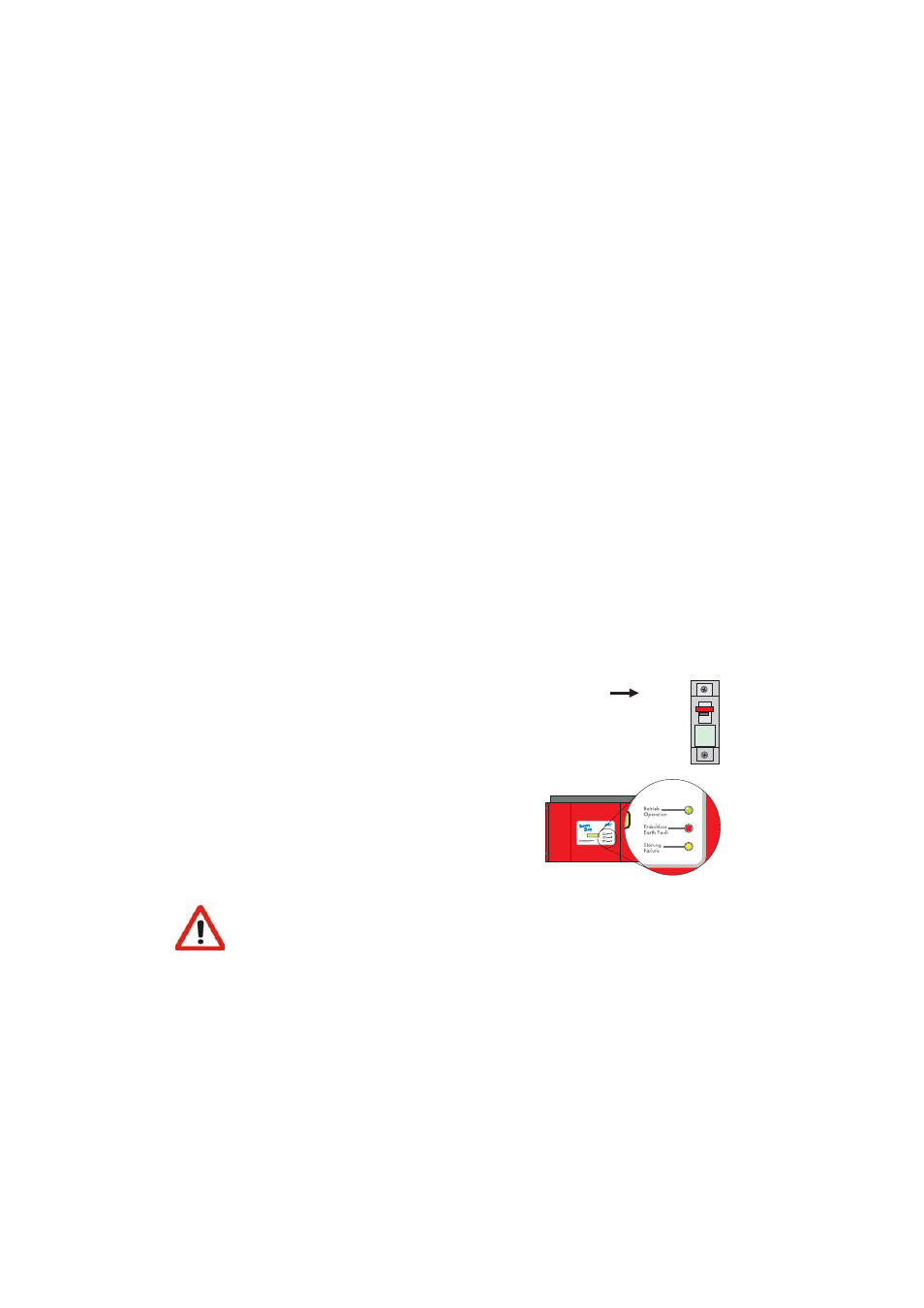

6.4 Inbetriebnahme
Sie können den Sunny Boy SB 1100LV in Betrieb nehmen, wenn
•
der Gehäusedeckel fest aufgeschraubt ist,
• die AC (Netz)-Leitung korrekt angeschlossen ist,
• die DC-Leitungen (PV-Strings) vollständig angeschlossen sind.
Vorgehensweise für die Inbetriebnahme
1. Schalten Sie jetzt den Leitungsschutzschalter und
den DC-Freischalter ein.
2. Überprüfen Sie anhand der LED-Anzeige und
der Tabelle auf der folgenden Seite, ob sich der
Sunny Boy SB 1100LV in einem störungsfreien
und sinnvollen Betriebszustand befindet. Ist dies
der Fall, ist die Inbetriebnahme erfolgreich abge-
schlossen.
Achtung!
Leuchtet nach kurzer Zeit die untere, gelbe LED wiederholt im Sekunden-
takt viermal auf, so muss die Netzspannung und der PV-Generator sofort
wieder von dem Sunny Boy SB 1100LV getrennt werden! Es besteht die
Gefahr der Zerstörung des Wechselrichters durch zu hohe DC-Eingangs-
spannung!
