SMA Technologie AG Voraussetzungen für die Installation
Installationsanleitung SB1100LV-11:SD2006 Seite 15
5.3 Voraussetzungen PV-Generator
Der Sunny Boy SB 1100LV ist intern für den direkten Anschluss von bis zu zwei soge-
nannten Strings (Reihenschaltungen von PV-Modulen) mit homogener Struktur (Module
gleichen Typs, identischer Ausrichtung und Neigung) vorgesehen.
Für den Anschluss der PV-Generatoren besitzt das Gerät zwei DC-Klemmblöcke, mit je-
weils zwei Anschüssen für den Anschluss von zwei Strings. Wollen Sie mehr als zwei
Strings an den Sunny Boy SB 1100LV anschließen, müssen Sie eine DC-Verteiler Box
benutzen.
Die DC-Seite muss mit einem DC-Freischalter nach der DIN VDE 0100-712 ausgerüstet
werden, damit der PV-Generator vom Sunny Boy getrennt werden kann.
„Sunny Design“ hilft Ihnen bei der Anlagenauslegung und Überprüfung der Stringgröße
unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen über
„Sunny Design“ sind unter
www.SMA.de verfügbar.
5.4 Niederspannungsnetz 230 V (AC)
Der Netzanschluss des Sunny Boy muss 3-adrig erfolgen (L, N, PE).

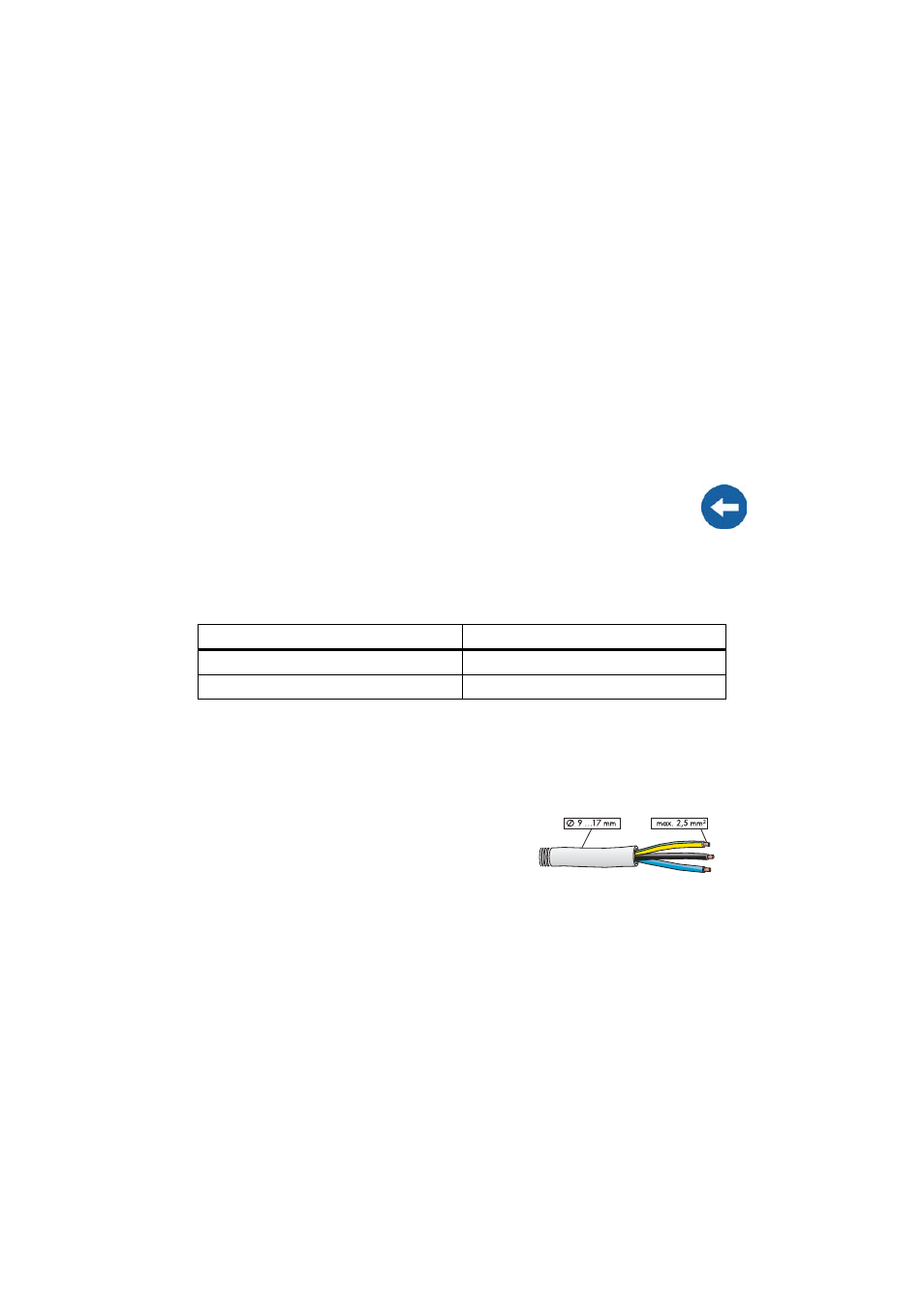

Die Netzanschlussklemmen der im Beipack enthalte-
nen AC-Kupplungsdose können Aderquerschnitte bis
2,5 mm² aufnehmen. Für den Anschluss eines Lei-
tungsdurchmessers von 9 mm bis 13,5 mm enthält
der Beipack eine PG13,5 AC-Kupplungsdose und für
den Anschluss eines Leitungsdurchmessers größer
13,5 mm bis maximal 17 mm wird die AC-Kupp-
lungsdose PG16 verwendet. Eine ausführliche Anleitung finden Sie in den Kapiteln „An-
schluss des AC-Steckers mit PG13,5” (Seite 22) und „Anschluss des AC-Steckers mit
PG16” (Seite 24).
Der Sunny Boy SB 1100LV arbeitet mit hohen Strömen auf der DC-Seite. Liegt in
einem String ein Defekt vor, wird der Strom dieses Strings als Rückstrom über ei-
nen anderen String geleitet. Dies kann zur Zerstörung der PV-Generatoren führen.
Beachten Sie hierzu das Kapitel 6.3 „Rückstrom” (Seite 27).
Grenzwerte für DC-Eingang
max. Spannung 60 V (DC)
max. Eingangsstrom 62 A (DC)
Aderquer-
schnitt
Leitungs-
durchmesser
