Installation SMA Technologie AG
Seite 22 SB1100LV-11:SD2006 Installationsanleitung

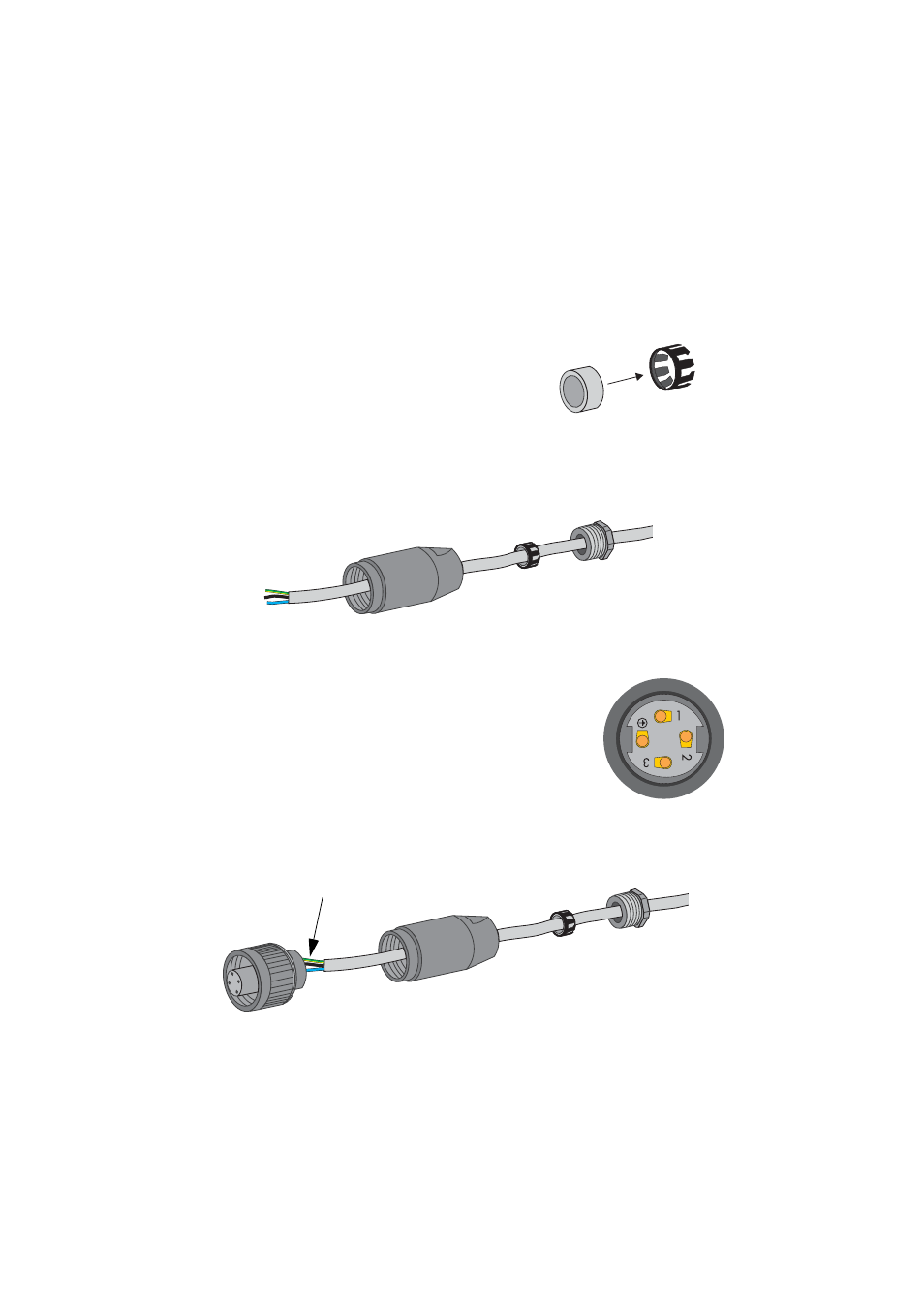

Anschluss des AC-Steckers mit PG13,5
Für den Anschluss einer Leitung mit einem maximalen Querschnitt von 13,5 mm² gehen
Sie wie folgt vor.
1.
Drücken Sie den Dichtungsring in den Klemm-
korb.
2. Schieben Sie nun zuerst die Druckschraube und dann den Klemmkorb mit dem
Dichtungsring über die Leitung. Danach schieben Sie die Gewindehülse über die
Leitung.
3. Schließen Sie nun die einzelnen Adern der Reihe nach an den Buchseneinsatz an.
- Schutzleiter PE (grün-gelb) auf die Schraubklemme mit
dem Erdungszeichen. Achten Sie darauf, dass der PE
Schutzleiter länger ist als die Anschlussadern von N und
L.
- Neutralleiter N (blau) auf die Schraubklemme 1.
- Phase L (braun oder schwarz) auf Schraubklemme 2.
- Schraubklemme 3 bleibt frei.
4. Prüfen Sie die Anschlussadern auf festen Sitz.
Dichtungsring
Klemmkorb
Gewindehülse
Klemmkorb mit
Dichtungsring
Druckschraube
Klemmen des
Buchseneinsatzes
Buchseneinsatz
Anschlussadern
Gewindehülse
Klemmkorb mit
Dichtungsring
Druckschraube
