SMA Technologie AG Austausch der Varistoren
Installationsanleitung SB1100LV-11:SD2006 Seite 49
10 Austausch der Varistoren
Der Sunny Boy SB 1100LV ist ein technisch hochkomplexes Gerät. Die Möglichkeiten,
Fehler vor Ort beseitigen zu können, beschränken sich daher auf wenige Punkte. Ver-
suchen Sie nicht, andere Reparaturen als die hier beschriebene vorzunehmen, sondern
nutzen Sie den 24-Stunden-Austauschservice und den Reparaturdienst der
SMA Tech-
nologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte zu-
nächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt.
4. Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa der
Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor, auf des-
sen ungefähre Lage durch die Verhältnisse der Spannungen zueinander geschlos-
sen werden kann.
5. Wiederholen Sie die Punkte 3 und 4 für jeden String.
Konnten Sie einen Erdschluss feststellen, so ist der Austausch der Varistoren wahr-
scheinlich nicht erforderlich. Stattdessen ist dafür zu sorgen, dass der Erdschluss
beseitigt wird. In der Regel sollte hiermit der Installateur des PV-Generators beauf-
tragt werden. Fahren Sie in diesem Fall wie unter Punkt 10 beschrieben fort, ohne
jedoch den fehlerhaften String wieder anzuschließen! Schützen Sie dagegen des-
sen DC-Steckkontakte gegen Berühren (z. B. durch Schutzkappen oder ausrei-
chend spannungsfestes Isolierband).

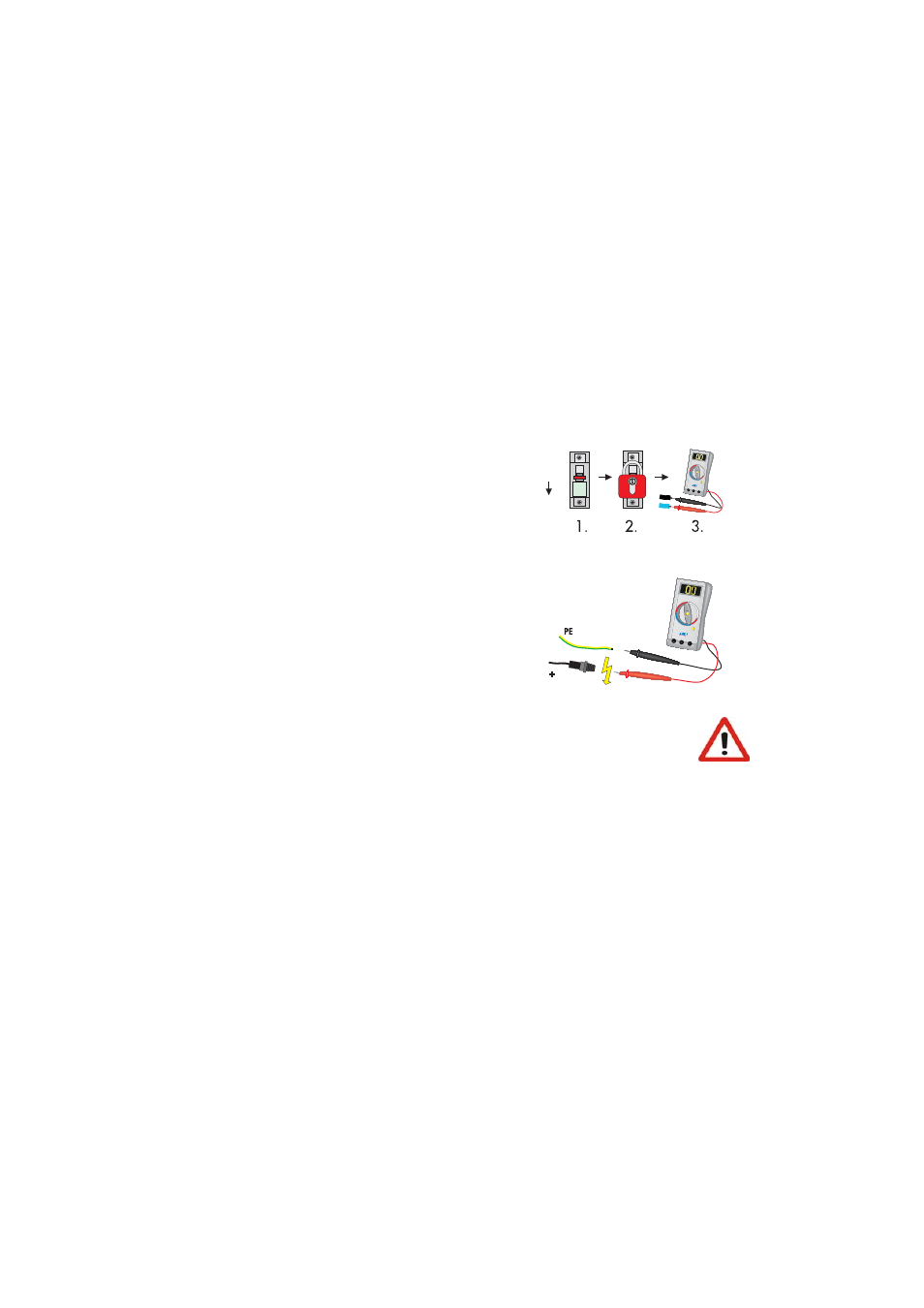

1. Trennen Sie den Sunny Boy SB 1100LV vom
Niederspannungsnetz (Leitungsschutzschalter
ausschalten), verhindern Sie ein unbeabsichtig-
tes Wiedereinschalten und stellen Sie die Span-
nungsfreiheit fest.
2. Schalten Sie den DC-Freischalter aus.
3. Öffnen Sie den Sunny Boy SB 1100LV wie in Ka-
pitel 7.1 beschrieben. Messen Sie die Spannun-
gen zwischen je einem DC-Steckverbinder eines
Strings und Erdpotenzial. Beachten Sie dabei
die Sicherheitshinweise!
Warnung!
Hier können lebensgefährliche Spannungen anliegen!
Aus
