SMA SB 1100LV - Handbuch (Seite 59)

SMA Technologie AG Die Kommunikationsschnittstelle
Installationsanleitung SB1100LV-11:SD2006 Seite 59
12.1.1 Jumper Funktionen

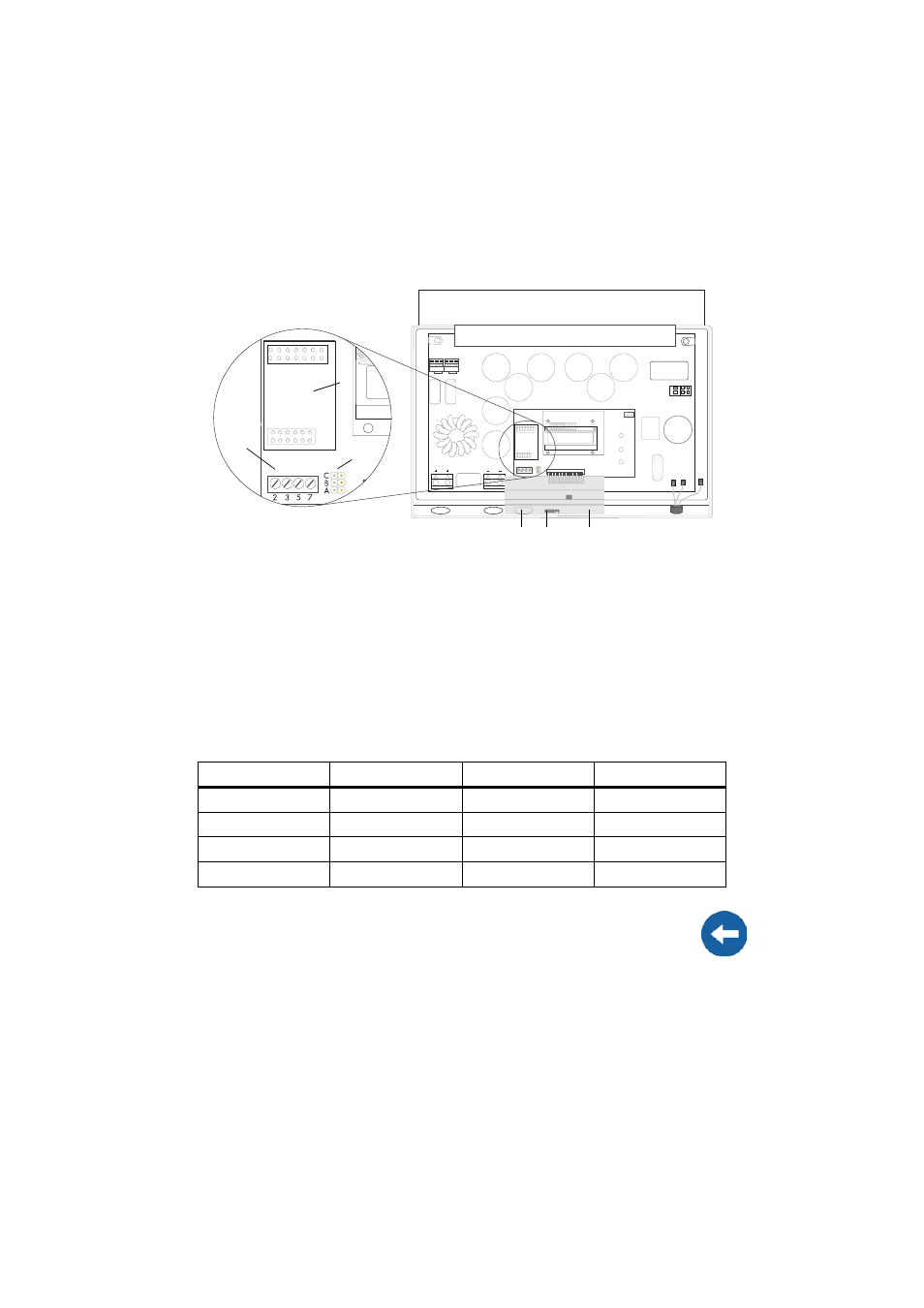

A Gehäusedurchführung im Boden des Sunny Boy
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsverkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminierung Vorspannung 1 Vorspannung 2
NLM - - -
Sunny Beam - - -
Eine detaillierte Beschreibung der Jumper Funktionen finden Sie in der Dokumen-
tation des Kommunikationsgerätes.
F
E
D
C A B
