SMA SB 1100LV Benutzerhandbuch
Seite 24
Installation
SMA
Technologie AG
Seite 24
SB1100LV-11:SD2006
Installationsanleitung

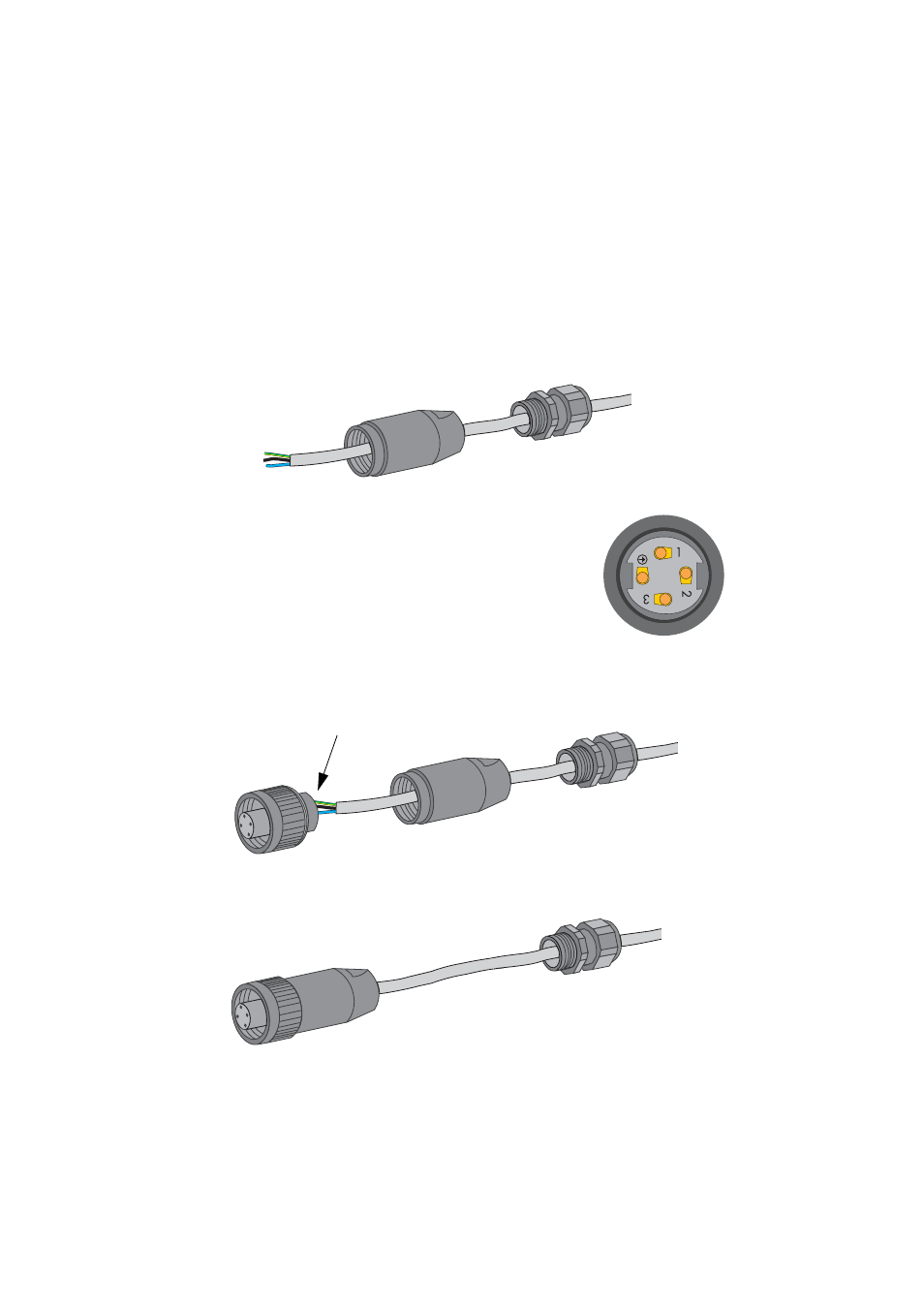

Anschluss des AC-Steckers mit PG16
Für den Anschluss einer Leitung mit einem Querschnitt zwischen 13,5 mm² und 16 mm²
gehen Sie wie folgt vor.
1.
Schieben Sie zuerst die Druckschraube mit der PG16-Verschraubung über die Lei-
tung. Danach schieben Sie die Gewindehülse über die Leitung.
2.
Schließen Sie nun die einzelnen Adern der Reihe nach an
den Buchseneinsatz an.
- Schutzleiter PE (grün-gelb) auf die Schraubklemme mit
dem Erdungszeichen. Achten Sie darauf, dass der PE
Schutzleiter länger ist als die Anschlussadern von N und
L.
- Neutralleiter N (blau) auf die Schraubklemme 1.
- Phase L (braun oder schwarz) auf Schraubklemme 2.
- Schraubklemme 3 bleibt frei.
3.
Prüfen Sie die Anschlussadern auf festen Sitz.
4.
Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz.
Gewindehülse
Druckschraube mit
PG16-Verschraubung
Klemmen des
Buchseneinsatzes
Gewindehülse
Druckschraube mit
PG16-Verschraubung
Buchseneinsatz
Anschlussadern
Buchseneinsatz mit Ge-
windehülse verschraubt
Druckschraube mit
PG16-Verschraubung
