SMA Technologie AG Übersicht
Installationsanleitung SMC50_60-11:SD2006 Seite 11
3 Übersicht
3.1 Gerätebeschreibung

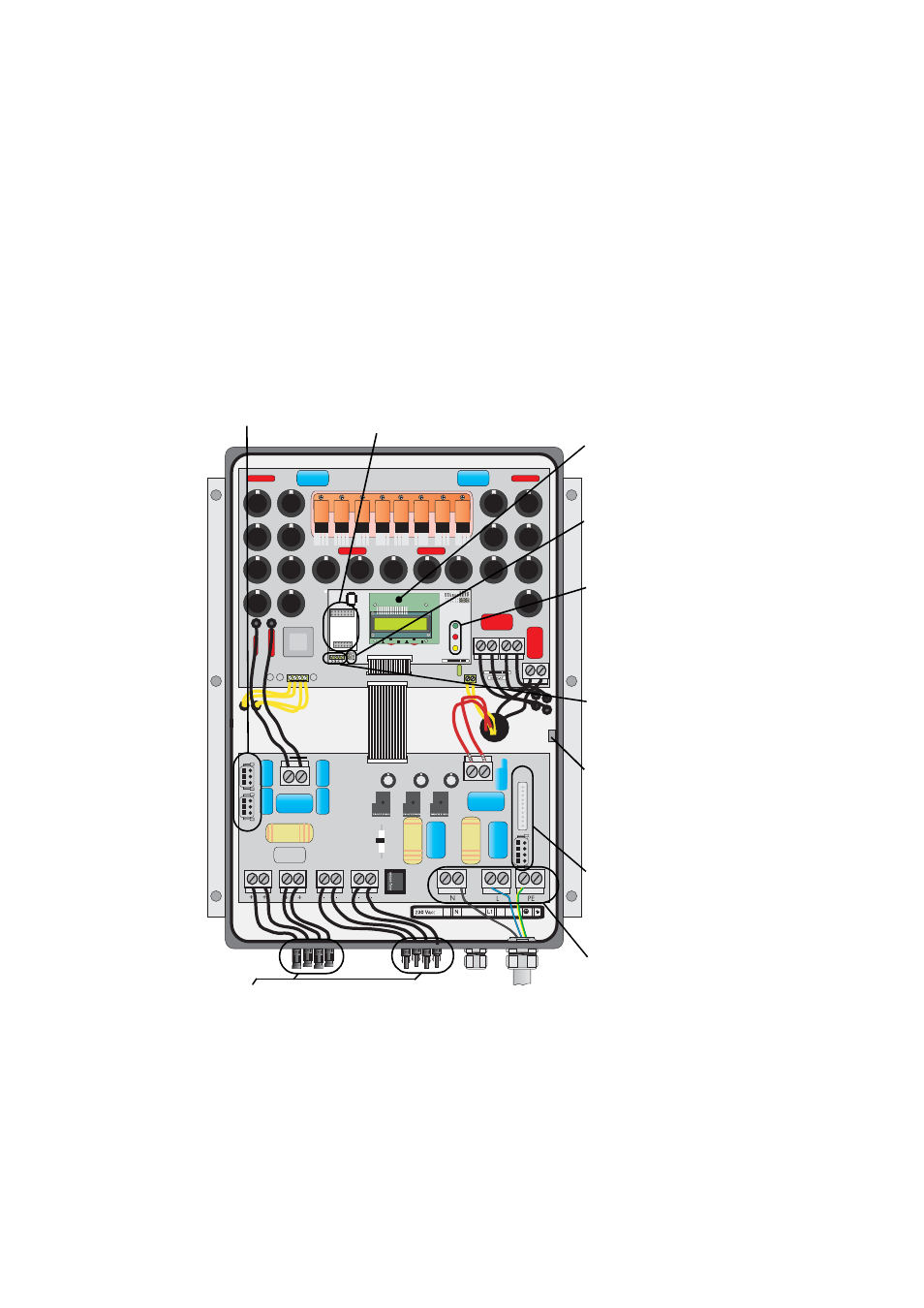

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss-
bereiche des geöffneten Sunny Mini Central 5000/6000 schematisch dargestellt:
Steckplatz für
Varistoren
Seite 55
Steckplatz für Kommunikation
(RS232, RS485, NLM Piggy-
Back, Funk)
Sunny Display
LEDs zur Betriebs-
zustandsanzeige
Kommunikations-
anschluss (RS232 /
RS485)
Anschlussklemmen
(AC) Seite 27
Steckplatz für Leis-
tungsteil PLC (not-
wendig für Netzlei-
tungskommunikation)
PV-Eingangsstecker
(DC) Seite 29
Jumper für die
Kommunikation
Flachstecker für die
Erdung des Kabel-
schirms bei RS232
und RS485 Kommuni-
kation
