Netzimpedanz
Bedingt durch eine hohe Netzimpedanz kann es zu einer hohen AC-Spannung am
Anschlusspunkt des Sunny Mini Central 5000/6000 kommen. Die Ausgangsspan-
nung (Uac) des Sunny Mini Central 5000/6000 ist nach der DIN VDE 0126-1-1 auf
253 V begrenzt. Registriert der Sunny Mini Central 5000/6000 im 10 Minuten Mit-
telwert ein Überschreiten dieser Spannungsgrenze oder überschreitet er die 260 V
Grenze, so schaltet er umgehend ab und gibt eine Netzfehlermeldung aus.
Welche Leistung Sie pro Phase in das Netz einspeisen können, ohne dass es zu Ab-

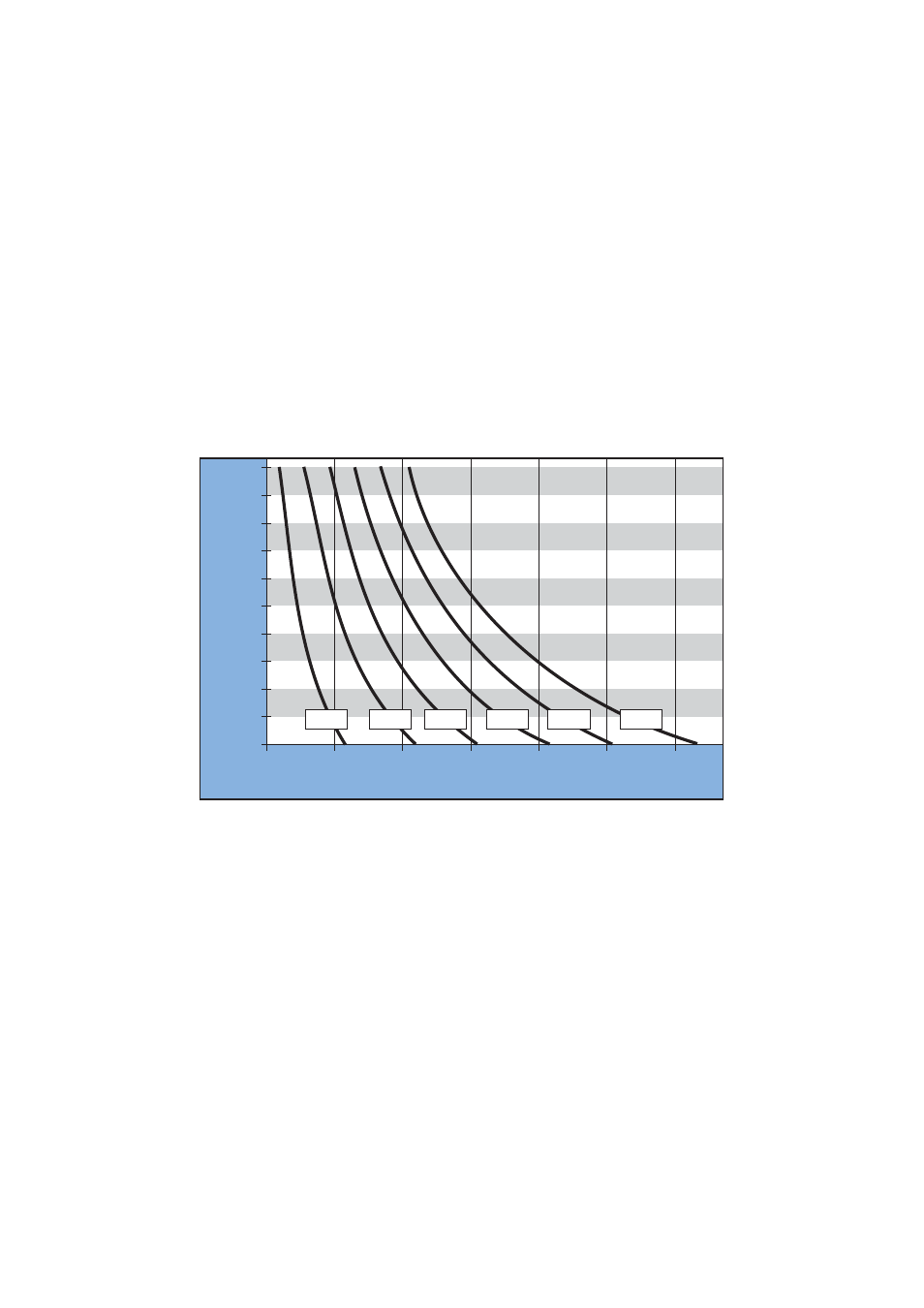

schaltungen in Folge von zu hoher AC-Spannung kommt, ist im folgenden Diagramm
dargestellt.
Um eine Abschätzung treffen zu können, werden zunächst folgende Größen benö-
tigt:
• Netzspannung ohne Einspeisung
• Netzimpedanz am Anschlusspunkt des Sunny Mini Central 5000/6000
Im Diagramm sind die entsprechenden Kurven für die AC-Spannung ohne Einspei-
sung dargestellt. Abhängig von der Netzimpedanz (Y-Achse) ergibt sich dann für die
jeweiligen Kurven eine maximal mögliche Einspeiseleistung pro Phase (X-Achse).
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
250 V 240 V 230 V 220 V 210 V 200 V
Leistung [kW] pro Phase
Ne
tz
impe
danz
[
O
hm
]
