Die Kommunikationsschnittstelle SMA Technologie AG
Seite 70 SMC50_60-11:SD2006 Installationsanleitung

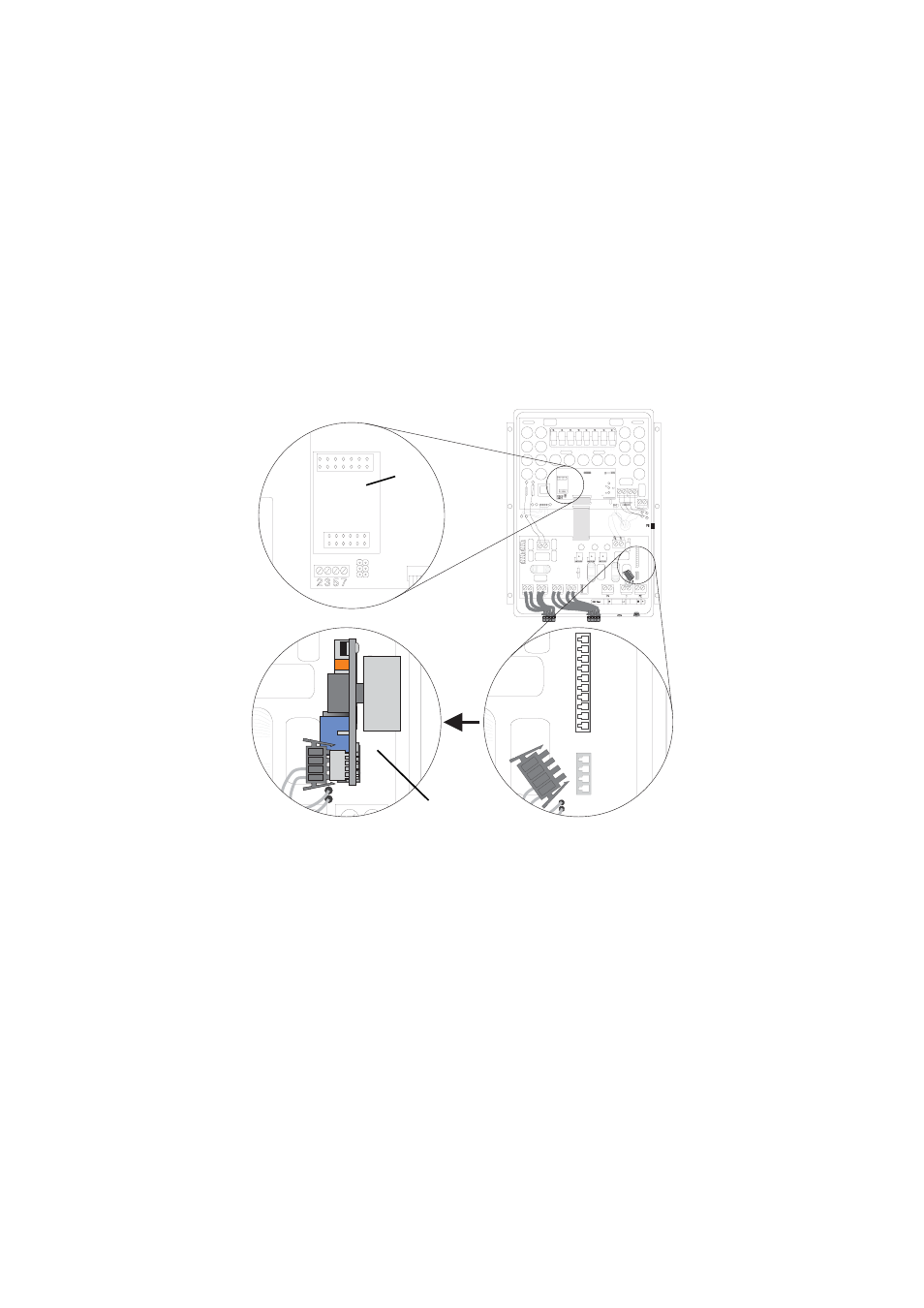

3. Stecken Sie das NLM Piggy-Back auf die Platine (F). Es müssen keine Jumper ge-
steckt werden.
4. Stecken Sie das PLC Leistungsteil (G) auf den in der Abbildung dargestellten
Steckplatz. Das PLC Leistungsteil muss hörbar einrasten.
5. Stecken Sie den Steckverbinder auf den freien Steckplatz des PLC Leistungsteils.
Achten Sie darauf, dass die Verriegelung einrastet.
6. Verschließen Sie den Sunny Mini Central wie in Kapitel 6.2 beschrieben.
F Schnittstellen-Steckplatz
G PLC Leistungsteil
F
G
