5.2 Elektrische Installation

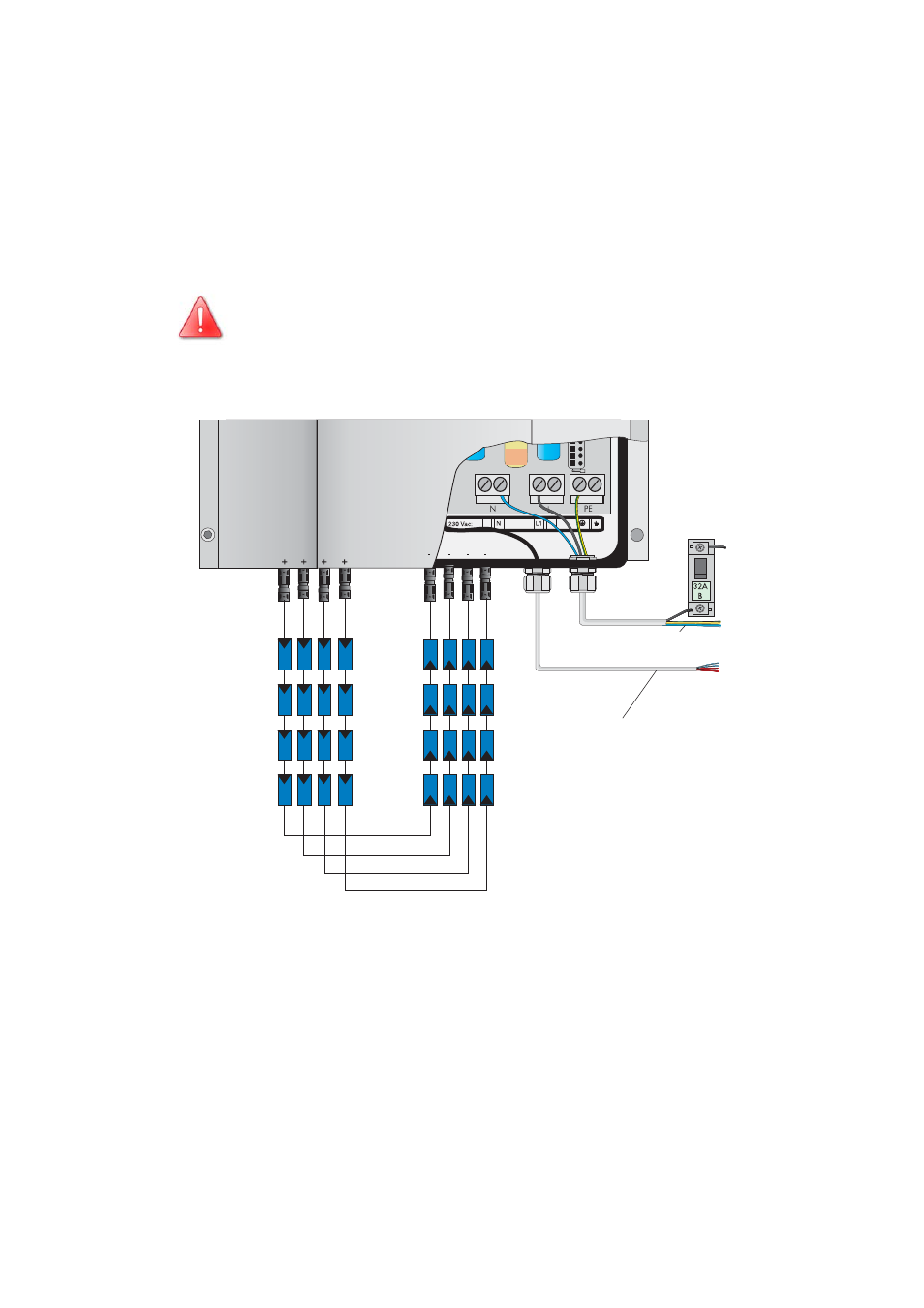

Die komplette Verkabelung eines Sunny Mini Central 5000/6000 ist in der folgen-
den Abbildung schematisch dargestellt:
Prüfen Sie unbedingt die Polarität der Strings, bevor Sie diese an-
schließen!
max. 16 mm²
Kommunikation
String 1
String 3
String 2
String 4
