Voraussetzungen für die Installation
Installationsanleitung
SMC50_60-11:SD2006
Seite 21

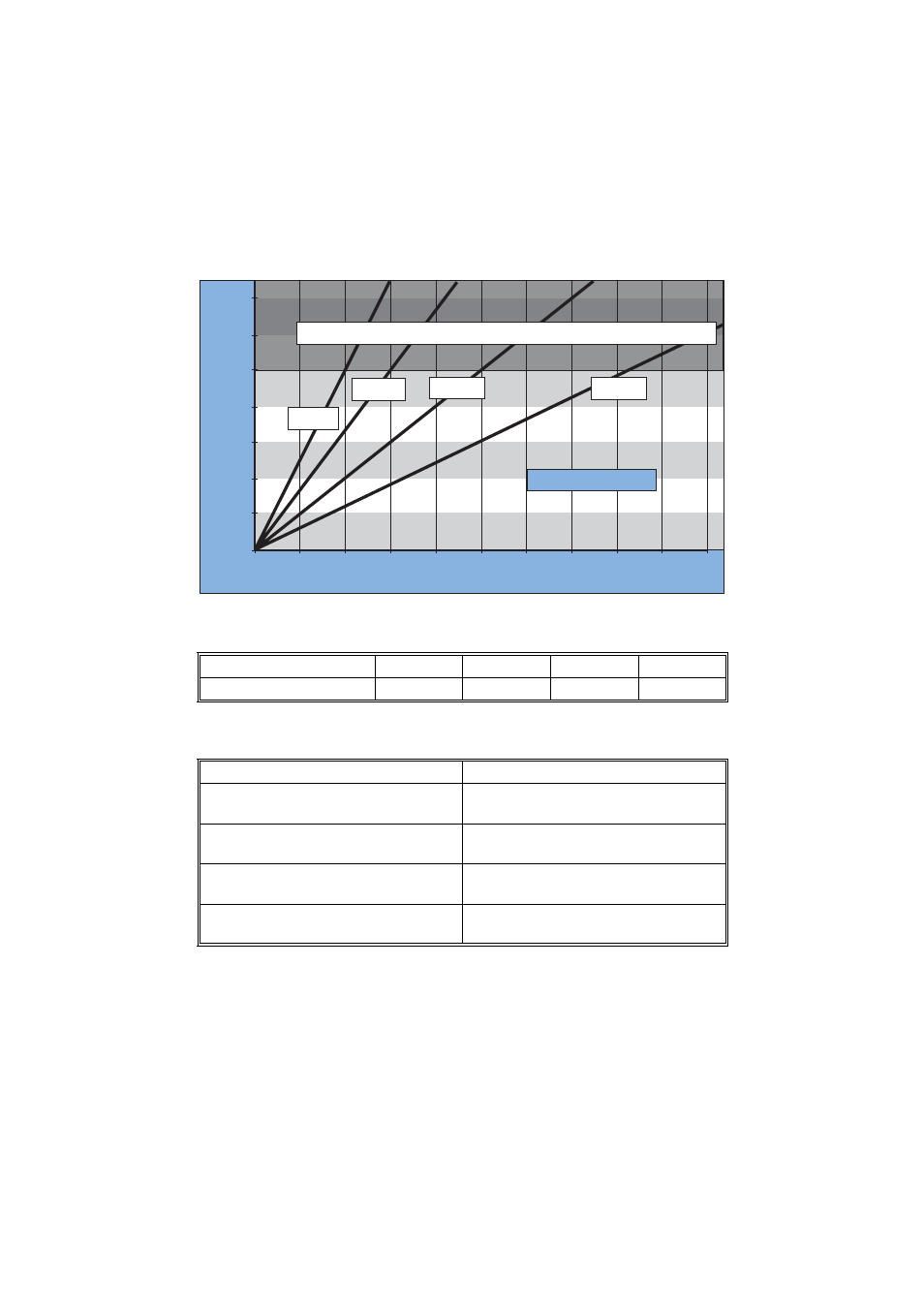

Leitungsverluste des Sunny Mini Central 6000
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Der Sunny Mini Central 5000/6000 ist für den Betrieb an 230 V Netzen ausgelegt
und arbeitet bei Netzspannungen von 198 V bis 253 V bei 47,55 Hz ... 50,2 Hz.
Der Sunny Mini Central 5000/6000 ist mit einer automatischen Netzfrequenzerken-
nung ausgestattet. Sie können somit ohne weitere Parametrierung an ein 50 oder
60 Hz Netz angeschlossen werden. Beachten Sie in jedem Fall die Vorschriften des
Netzbetreibers.
Leitungsquerschnitt
4,0 mm²
6,0 mm²
10,0 m²
16 mm²
Max. Länge
10 m
15 m
25 m
41 m
Grenzwerte für AC-Ausgang
Spannungsbereich
(nach DIN VDE 0126-1-1)
198 V ... 253 V
Frequenzbereich
(nach DIN VDE 0126-1-1)
47,55 Hz ... 50,2 Hz
Spannungsbereich
(erweiterter Arbeitsbereich)
180 V ... 260 V
Frequenzbereich
(erweiterter Arbeitsbereich)
45,5 Hz ... 54,5 Hz
55,5 Hz ... 64,5 Hz
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
0 m
10 m
15 m
20 m
25 m
30 m
35 m
40 m
45 m
50 m
5 m
4,0 mm²
6,0 mm²
10,0 mm²
16,0 mm²
Sunny Mini Central 6000
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Le
itung
sve
rl
uste
