SMA Technologie AG Die Kommunikationsschnittstelle
Installationsanleitung SMC50_60-11:SD2006 Seite 65

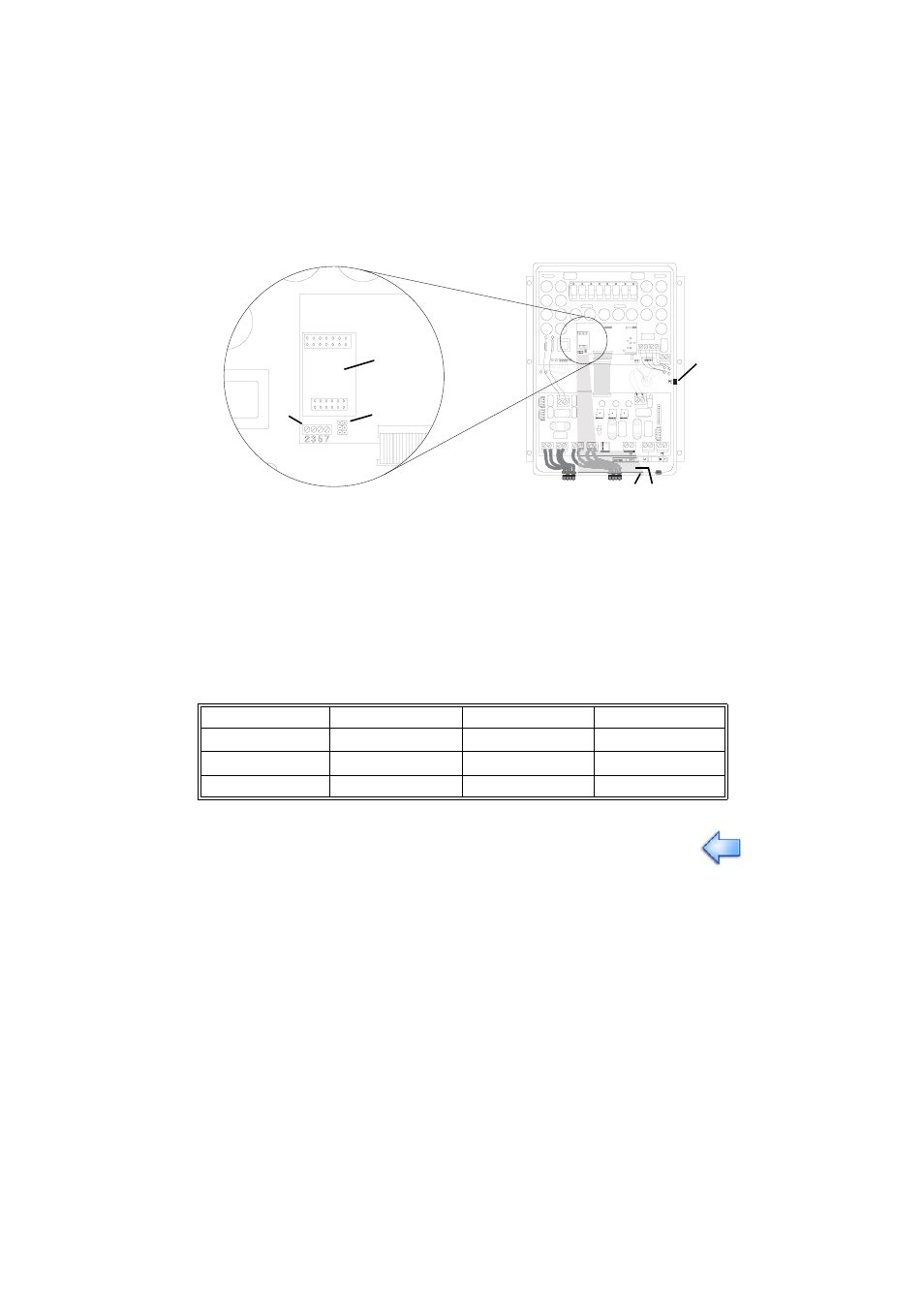

11.1.1 Jumper Funktionen
A Gehäusedurchführung im Boden des Sunny Mini Centrals
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsverkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminierung Vorspannung 1 Vorspannung 2
Sunny Beam - - -
Eine detaillierte Beschreibung der Jumper Funktionen finden Sie in der Doku-
mentation des Kommunikationsgerätes.
E D
F C
A B
