SMA Technologie AG Installation
Installationsanleitung SMC50_60-11:SD2006 Seite 25
5 Installation
5.1 Montage
Zur problemlosen Montage des Sunny Mini Central
5000/6000 sollten Sie die mitgelieferte Wandhalte-
rung verwenden. In festen Beton- oder Steinwänden
und bei senkrechter Montage können Sie diese z. B.
mit 8 mm x 100 mm-Sechskantschrauben nach DIN
571 in Edelstahlausführung, den dazu gehörigen Un-
terlegscheiben und mit 10 mm Dübeln anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Mini Central
5000/6000 (63 kg).
Durch die senkrecht angeordneten Löcher in der Mitte
der Befestigungsschiene, haben Sie die Möglichkeit,
den Sunny Mini Central z. B. auch an Holzwänden zu
montieren. Achten Sie darauf, dass Sie nur eine stabile
Lattung für die Aufhängung wählen, die das Gewicht
des Sunny Mini Central (63 kg) tragen kann.

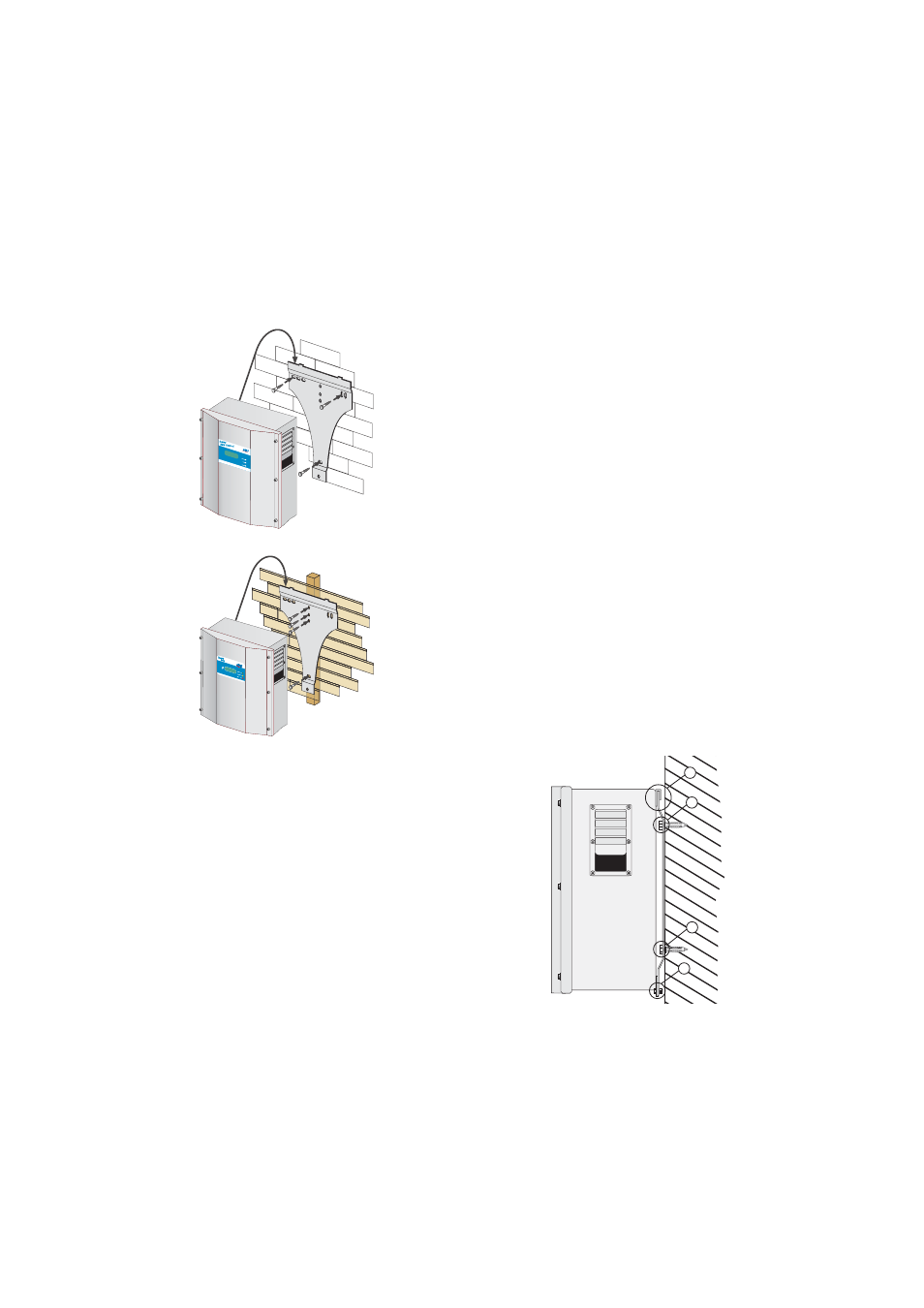

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.
2. Hängen Sie nun den Sunny Mini Central 5000/
6000 mit seinen oberen Befestigungslaschen so in
der Wandhalterung ein (2), dass er sich nicht
mehr seitlich verschieben lässt.
3. Sichern Sie den Sunny Mini Central 5000/6000
gegen Ausheben durch Anschrauben der mitgelie-
ferten M6x10-Schraube an der unteren, mittleren
Gewindebohrung (3).
4. Prüfen Sie den Sunny Mini Central 5000/6000
auf festen Sitz.
Betrie b Operati on Erdsc hluss Earth Faul t
Photovo ltaik-W echselri chter Photov oltaic in verter Störu ng Failu re
Utility In teractive Inverter
2
3
1
1
