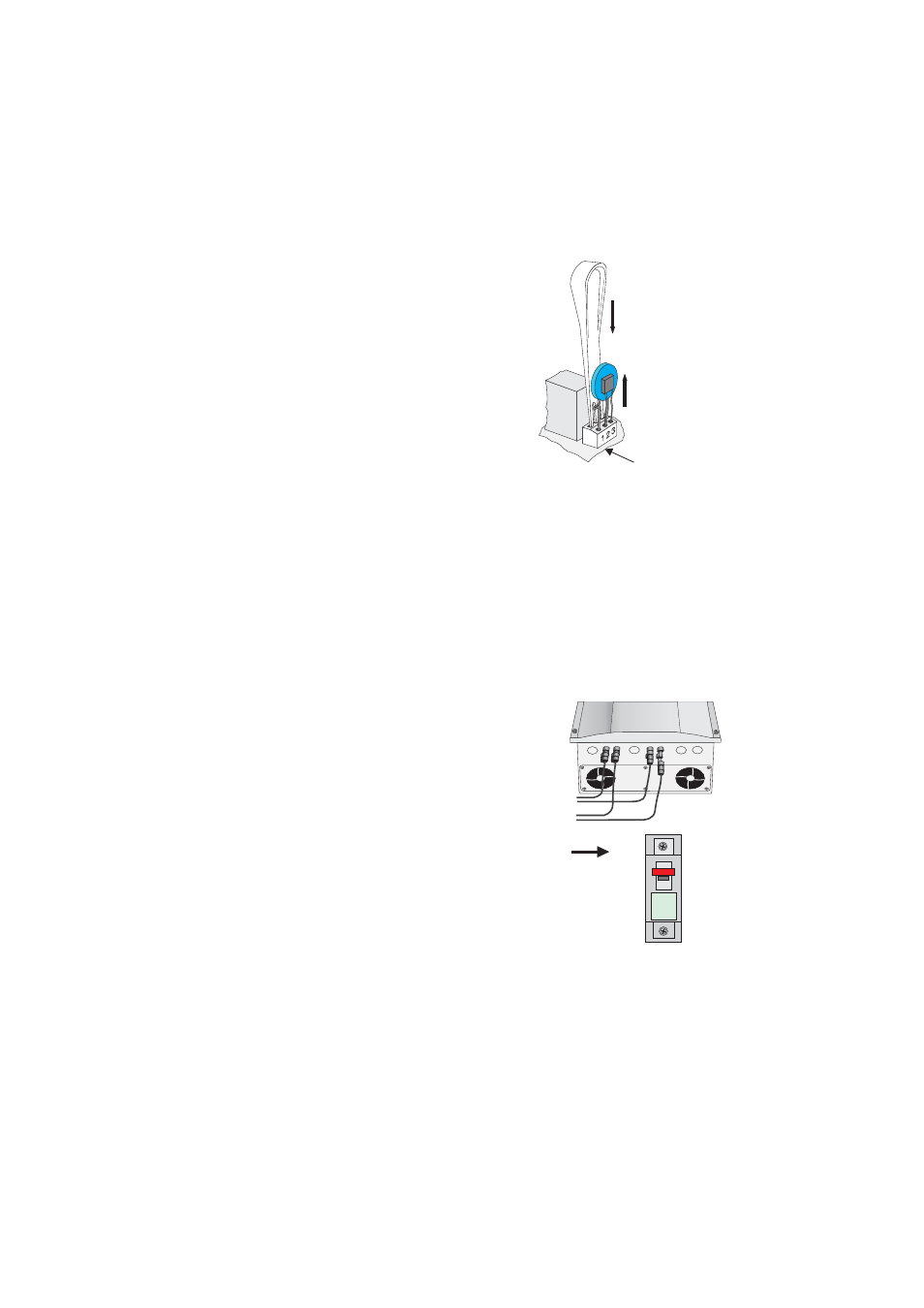

8. Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie
zusammen mit den Ersatz-Varistoren kein Son-
derwerkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen), wird dringend
empfohlen, nicht nur den erkennbar defekten
Varistor auszutauschen, sondern alle beide. Die
Varistoren werden für den Einsatz im Sunny
Mini Central 5000/6000 speziell gefertigt und
sind nicht im Handel erhältlich. Sie müssen di-
rekt von der SMA Technologie AG bezogen
werden (SMA-Bestellbezeichnung: „SB-TV4“).
9. Verschließen Sie den Sunny Mini Central 5000/6000. Vergessen Sie nicht die
Unterlegscheiben. Die Verzahnung der Unterlegscheiben muss zum Gehäusede-
ckel zeigen.
10. Schließen Sie die einwandfreien Strings des PV-
Generators an.
11. Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.
12. Schalten Sie den Leitungsschutzschalter ein.
13. Überprüfen Sie nun, ob die LED-Anzeige des
Sunny Mini Central 5000/6000 einen ord-
nungsgemäßen Betrieb signalisiert.
Das Einführen des
Betätigungswerk-
zeugs löst die
Klemme
Varistor
entnehmen
Der Pol mit der kleinen
Schlaufe (Sicke) muss
beim Wiedereinbau in
Klemme 1 montiert
werden
+ + - -
String 1
String 2
