Voraussetzungen für die Installation
SMA
Technologie AG
Seite 20
SMC50_60-11:SD2006
Installationsanleitung
Für den optimalen Betrieb des Wechselrichters, sollte die Netzimpedanz der AC-Lei-
tung 1 Ohm nicht überschreiten. Dies ist unter anderem für die fehlerfreie Funktion
der Impedanzüberwachung erforderlich. Darüber hinaus empfehlen wir den Lei-
tungsquerschnitt so zu dimensionieren, dass die Leitungsverluste bei Nennleistung
1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge
und des Leitungsquerschnitts sind in den folgenden Grafiken dargestellt. Es werden
mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer verwendet.

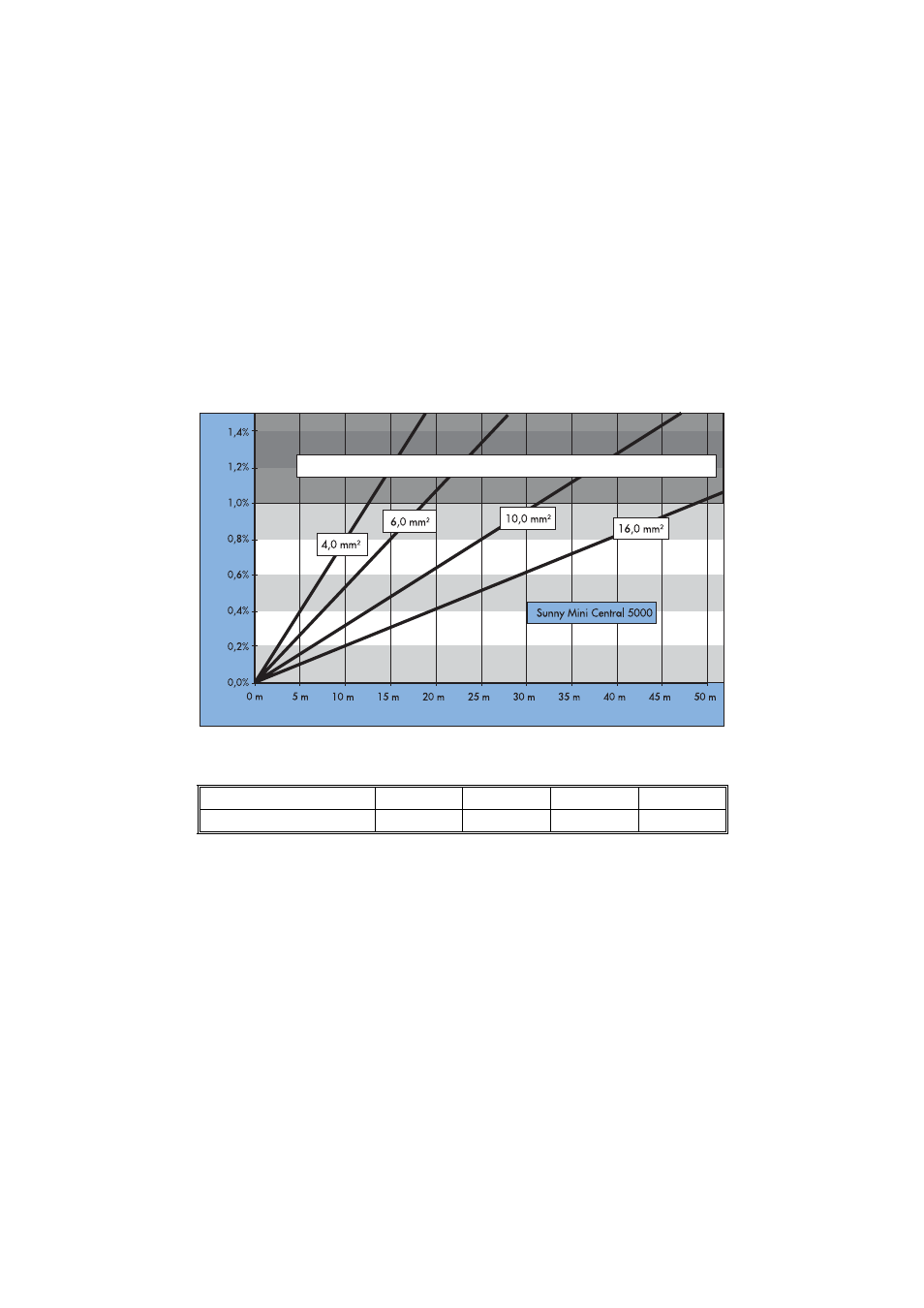

Leitungsverluste des Sunny Mini Central 5000
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Leitungsquerschnitt
4,0 mm²
6,0 mm²
10,0 m²
16 mm²
Max. Länge
12 m
18 m
31 m
49 m
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Leitun
g
sverlust
e
