SMA Technologie AG Austausch der Varistoren
Installationsanleitung SMC50_60-11:SD2006 Seite 55
9 Austausch der Varistoren
Der Sunny Mini Central 5000/6000 ist ein technisch hochkomplexes Gerät. Die
Möglichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf we-
nige Punkte. Bitte versuchen Sie nicht, andere Reparaturen als die hier beschriebene
vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice (der Sunny Mini
Central 5000/6000 wird innerhalb von 24 Stunden versandfertig gemacht und an
eine Spedition übergeben) und den Reparaturdienst der SMA Technologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte
zunächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt.
4. Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa
der Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor,
auf dessen ungefähre Lage durch die Verhältnisse der Spannungen zueinander
geschlossen werden kann.

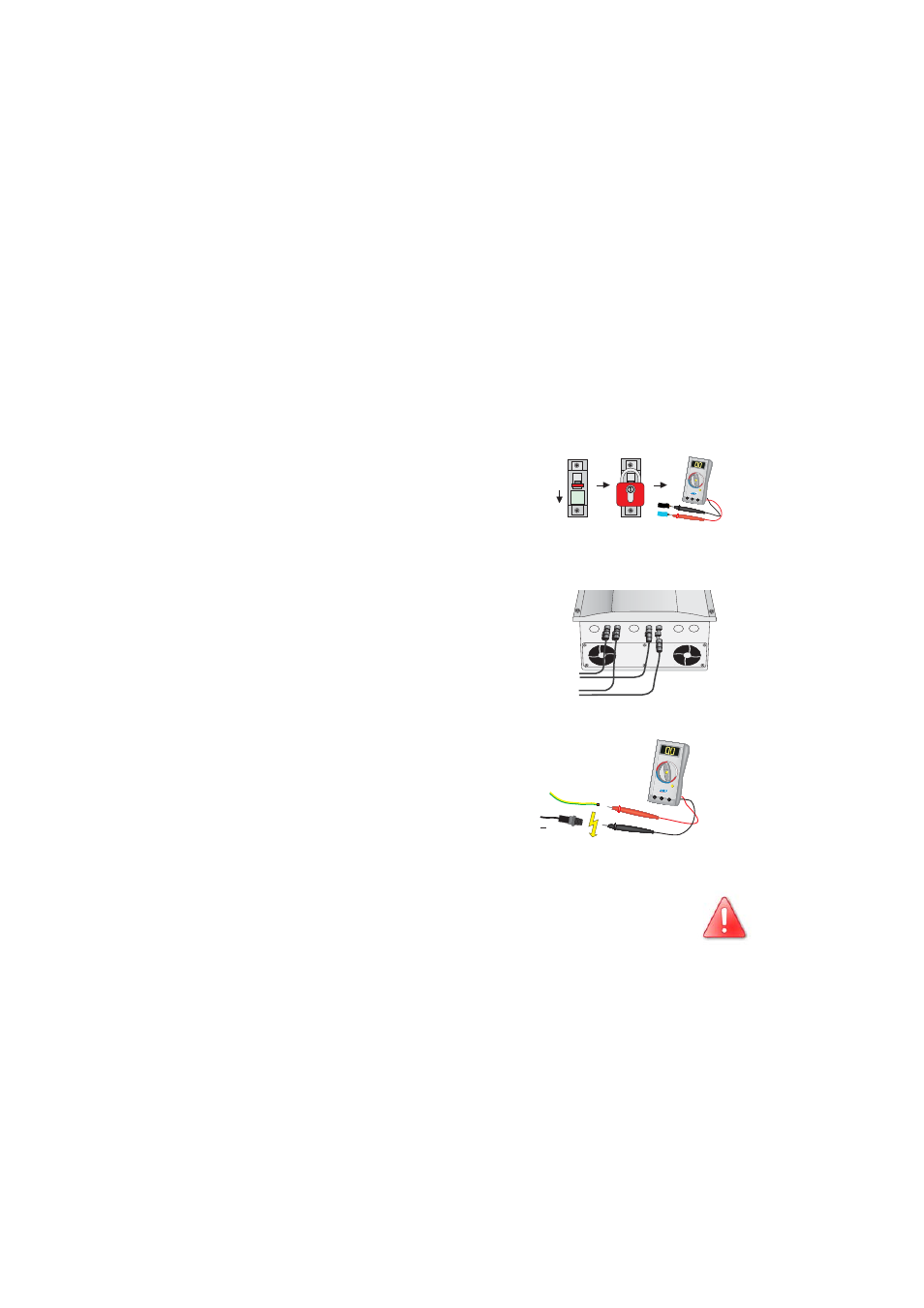

1. Trennen Sie den Sunny Mini Central 5000/
6000 vom Niederspannungsnetz (Leitungs-
schutzschalter ausschalten) und verhindern Sie
ein unbeabsichtigtes Wiedereinschalten.
Vor dem Öffnen des Sunny Mini Central
muss die Spannungsfreiheit des AC-
Ausgangs sichergestellt sein!
2. Lösen Sie die DC-Steckverbinder aller Strings.
Trennen Sie die PV-Generatoren vom
Sunny Mini Central
3. Messen Sie die Spannungen zwischen je einem
DC-Steckverbinder eines Strings und Erdpoten-
zial. Beachten Sie dabei die Sicherheitshinwei-
se!
Messen Sie die Spannung zwischen DC-
Steckverbindern und Erdpotenzial
Vorsicht! Hier können lebensgefährliche Spannungen anliegen!
1. 2. 3.
Aus!
+ + - -
String 1
String 2
PE
