SMA Technologie AG Auslegung eines Leitungsschutzschalters
Installationsanleitung SMC50_60-11:SD2006 Seite 59
10 Auslegung eines Leitungsschutzschalters
Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Mini Central 6000
(Sunny Mini Central 5000), mit drei Wechselrichtern pro Phase.
Benötigte technische Angaben des Sunny Mini Central 6000 (Sunny Mini Central
5000):
• maximaler Ausgangsstrom = 26 A (24 A)
• maximal zulässige Absicherung des Sunny Mini Central 5000/6000 = 40 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
• Für unser Beispiel wird angenommen, dass die gewählte Leitung (6 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 32,2 A tragen kann.
Auswahl der Leitungsschutzschalter:
• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Sunny Mini Central 6000 begrenzt den maximal mög-
lichen Nennstrom der Leitungsschutzschalter.
• In unserem Beispiel sind 32 A möglich.
Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbar-
keit zu prüfen.

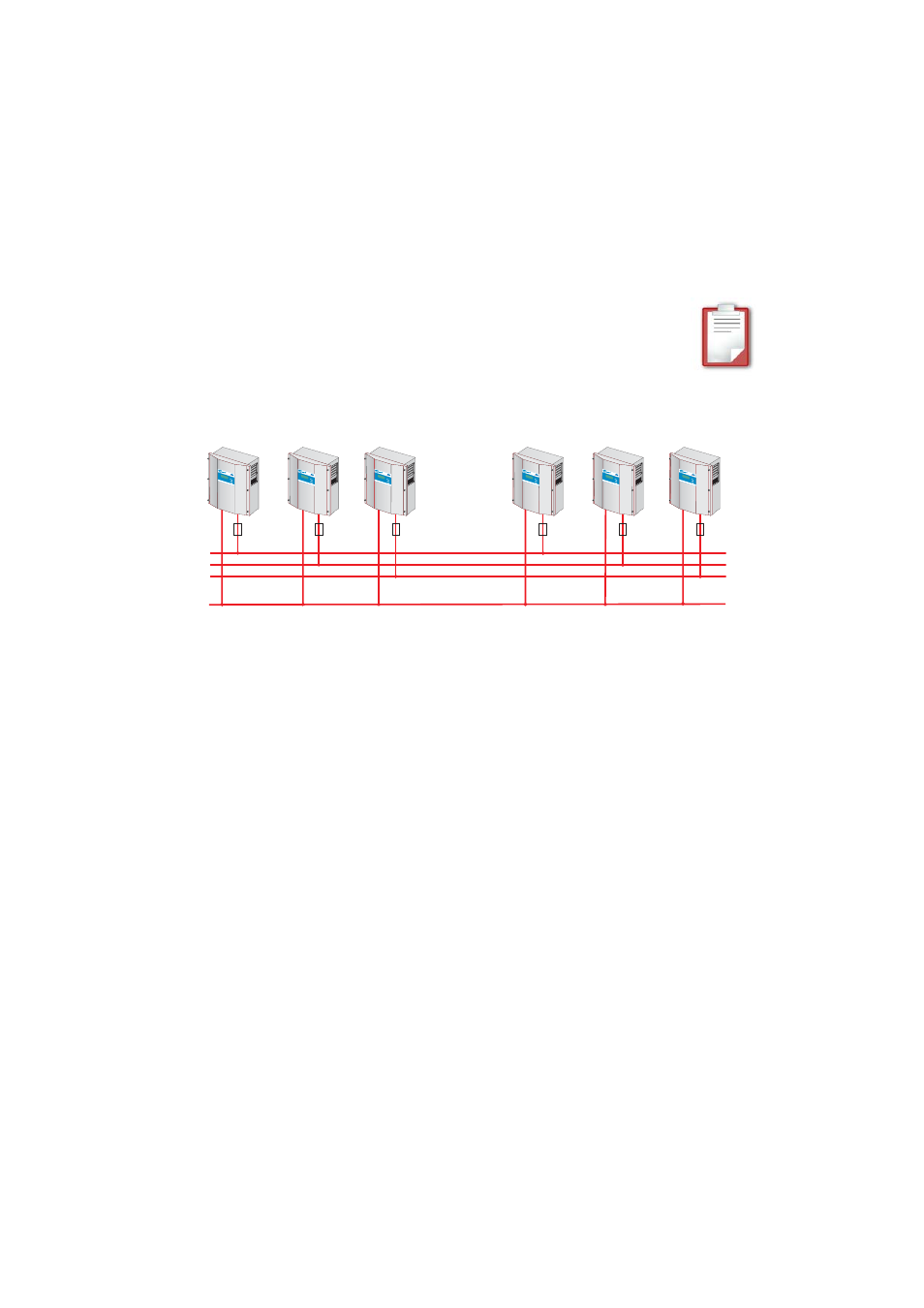

Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer
photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.
L1
L2
L3
N
...
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
