SMA Technologie AG Installation
Installationsanleitung SMC50_60-11:SD2006 Seite 27

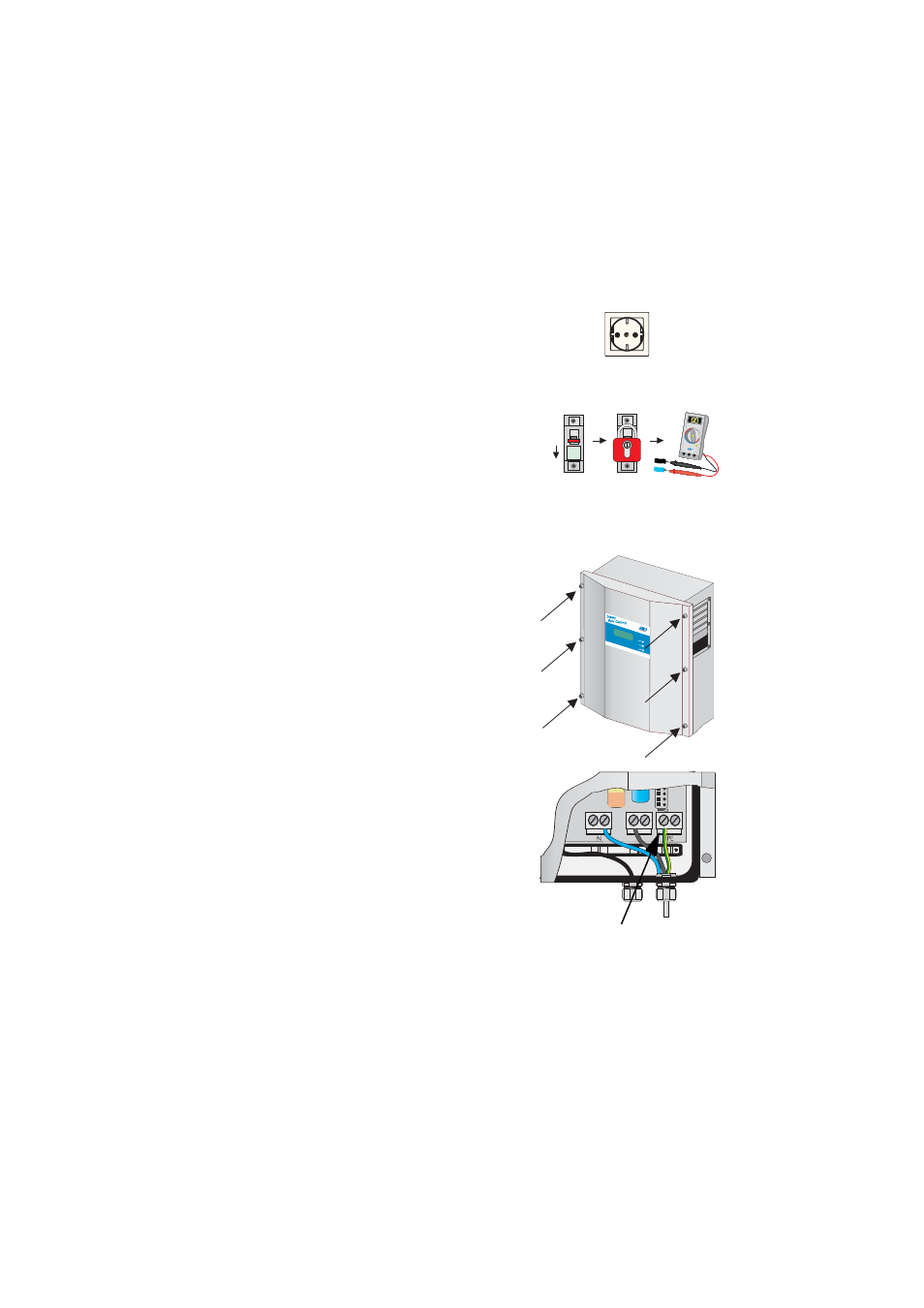

Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
1. Überprüfen Sie die Netzspannung. Ist diese
dauerhaft höher als 253 V, kann der Sunny
Mini Central 5000/6000 nur eingeschränkt ar-
beiten. Hier muss der lokale Netzbetreiber für
Abhilfe sorgen.
max. 253 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 253 V!
2. Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
Vor dem Öffnen des Sunny Mini Central
muss die Spannungsfreiheit des AC-
Ausgangs sichergestellt sein!
3. Lösen Sie die Gehäusedeckelverschraubung
des Sunny Mini Central 5000/6000 und neh-
men Sie den Deckel ab.
4. Schließen Sie den Schutzleiter (PE) der Netzlei-
tung an dem linken Anschluss, des rechten Klem-
menblocks an (siehe Abbildung rechts).
Anschluss des PE Leiters
1. 2. 3.
Aus!
Betrieb Operatio n Erdschlu ss Earth Fa ult
Photovo ltaik-W echselric hter Photovo ltaic in verter
Störung Failure
N L1 230 Vac:
PE
