3  Hinweise und Systembeschreibung

SMA Solar Technology AG

14

Ersatzstrom-IS-de-30

Installation - Schnelleinstieg

3.3 Aufbau und Funktionen des Ersatzstromsystems

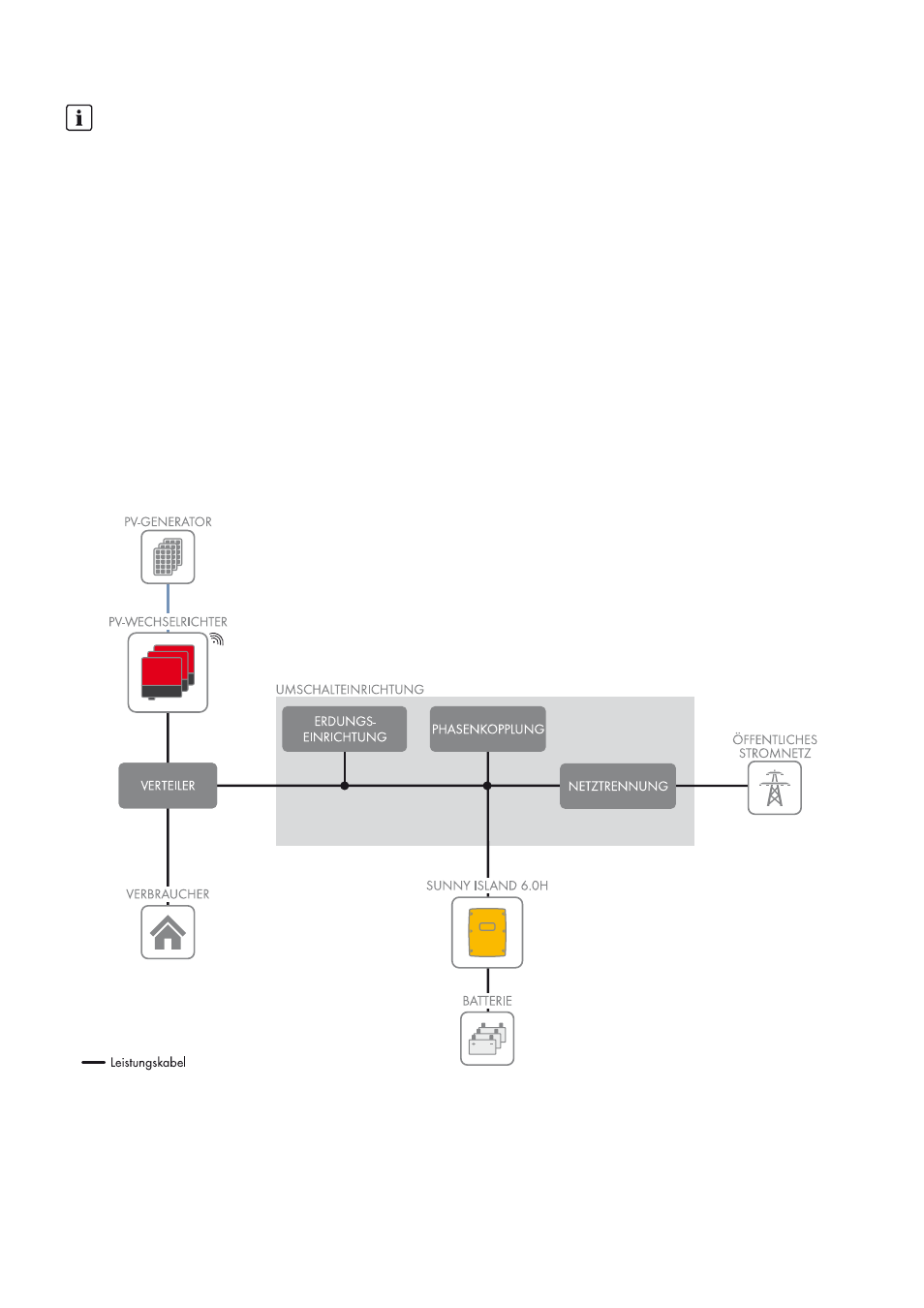

Abbildung 1: Blockschaltbild eines 1-phasigen Ersatzstromsystems

Hinweise zur PV-Anlage
Maximale Leistung der PV-Anlage
In Ersatzstromsystemen ist die maximale Leistung der PV-Anlage von der Gesamtleistung der Sunny Island abhängig.

• Maximale Ausgangsleistung der PV-Anlage pro SI3.0M-11: 4.600 W
• Maximale Ausgangsleistung der PV-Anlage pro SI4.4M-11: 4.600 W
• Maximale Ausgangsleistung der PV-Anlage pro SI6.0H-11: 9.200 W
• Maximale Ausgangsleistung der PV-Anlage pro SI8.0H-11: 12.000 W

Das Einhalten der maximalen Ausgangsleistung der PV-Anlage ist Voraussetzung für einen stabilen Betrieb des

Ersatzstromsystems während eines Netzausfalls.

Frequenzabhängige Regelung der Wirkleistungseinspeisung
In Ersatzstromsystemen sollte die Wirkleistung der PV-Wechselrichter frequenzabhängig regelbar sein.

• Bei Bestandsanlagen sicherstellen, dass die PV-Wechselrichter frequenzabhängig regelbar sind (siehe

Planungsleitfaden „SMA Flexible Storage System mit Ersatzstromfunktion“).
