4 Ersatzstromsysteme mit allpoliger Trennung SMA Solar Technology AG
26 Ersatzstrom-IS-de-30 Installation - Schnelleinstieg
4.2.3 Anschluss des Masters

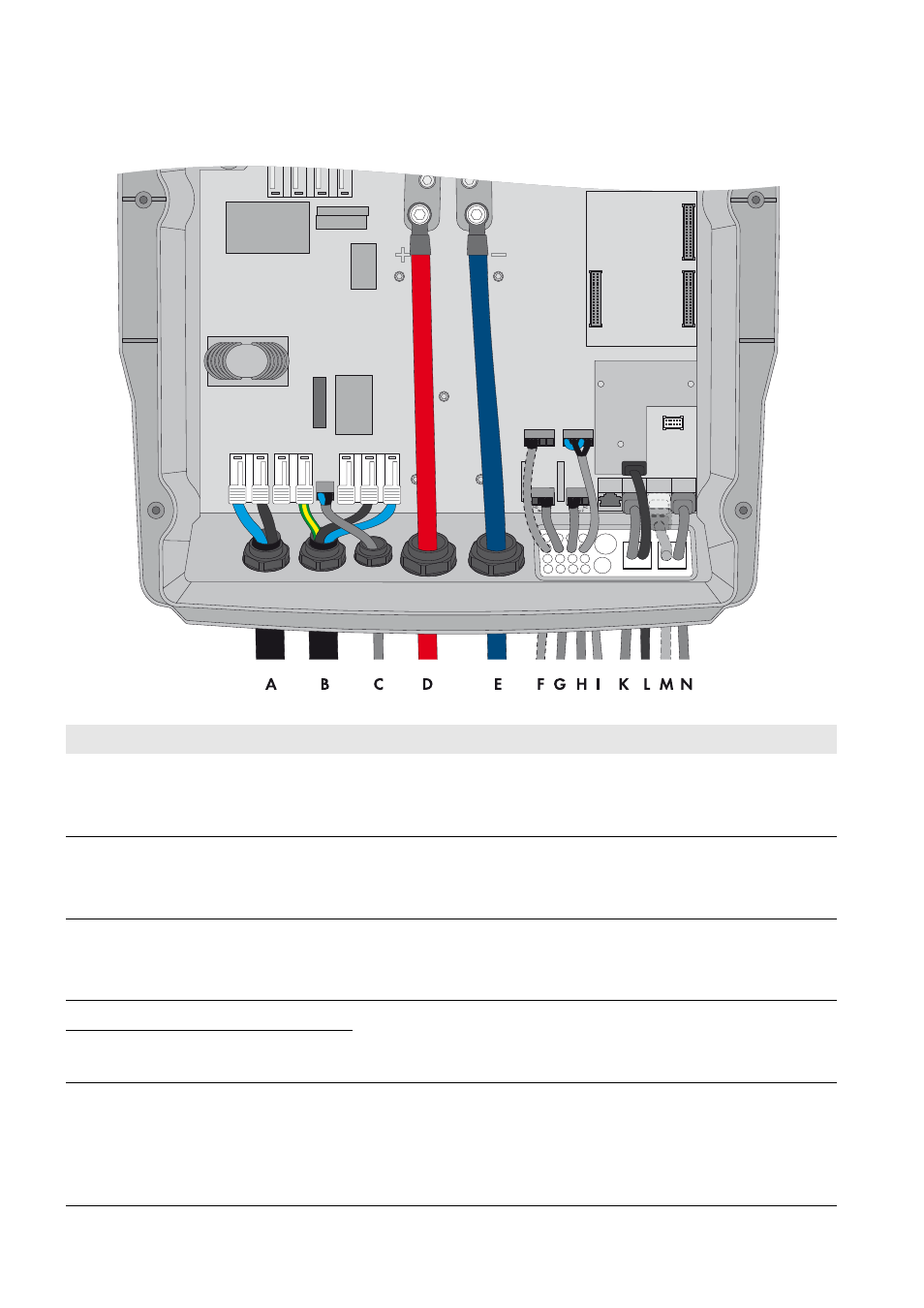

Abbildung 8: Anschluss des Masters
Position Bezeichnung Beschreibung / Hinweis
A Kabel für die
Steuerspannung
Sunny Island: Anschluss AC1 Loads/SunnyBoys Klemmen L und N
Umschalteinrichtung: Anschluss X5 Klemmen L und N
Leiterquerschnitt: 2,5 mm² … 16 mm²
B AC-Leistungskabel Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
TT
und PE
Umschalteinrichtung: Anschluss X3 Klemmen L1, N und PE
Leiterquerschnitt: 10 mm² … 16 mm²
C Messkabel zur
Spannungsmessung
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung: Anschluss X4 Klemmen L1 und N
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
D Kabel DC+ Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
E Kabel DC −
F Messkabel des
Batterietemperatursensors
Sunny Island: Anschluss BatTmp
Nur bei Bleibatterien müssen Sie einen Batterietemperatursensor
anschließen.
Der Batterietemperatursensor muss in der Mitte des Batterieverbandes, im
oberen Drittel der Batteriezelle montiert sein.
