5 Ersatzstromsysteme ohne allpolige Trennung
SMA Solar Technology AG
32
Ersatzstrom-IS-de-30
Installation - Schnelleinstieg
5.1.3 Anschluss des Wechselrichters Sunny Island

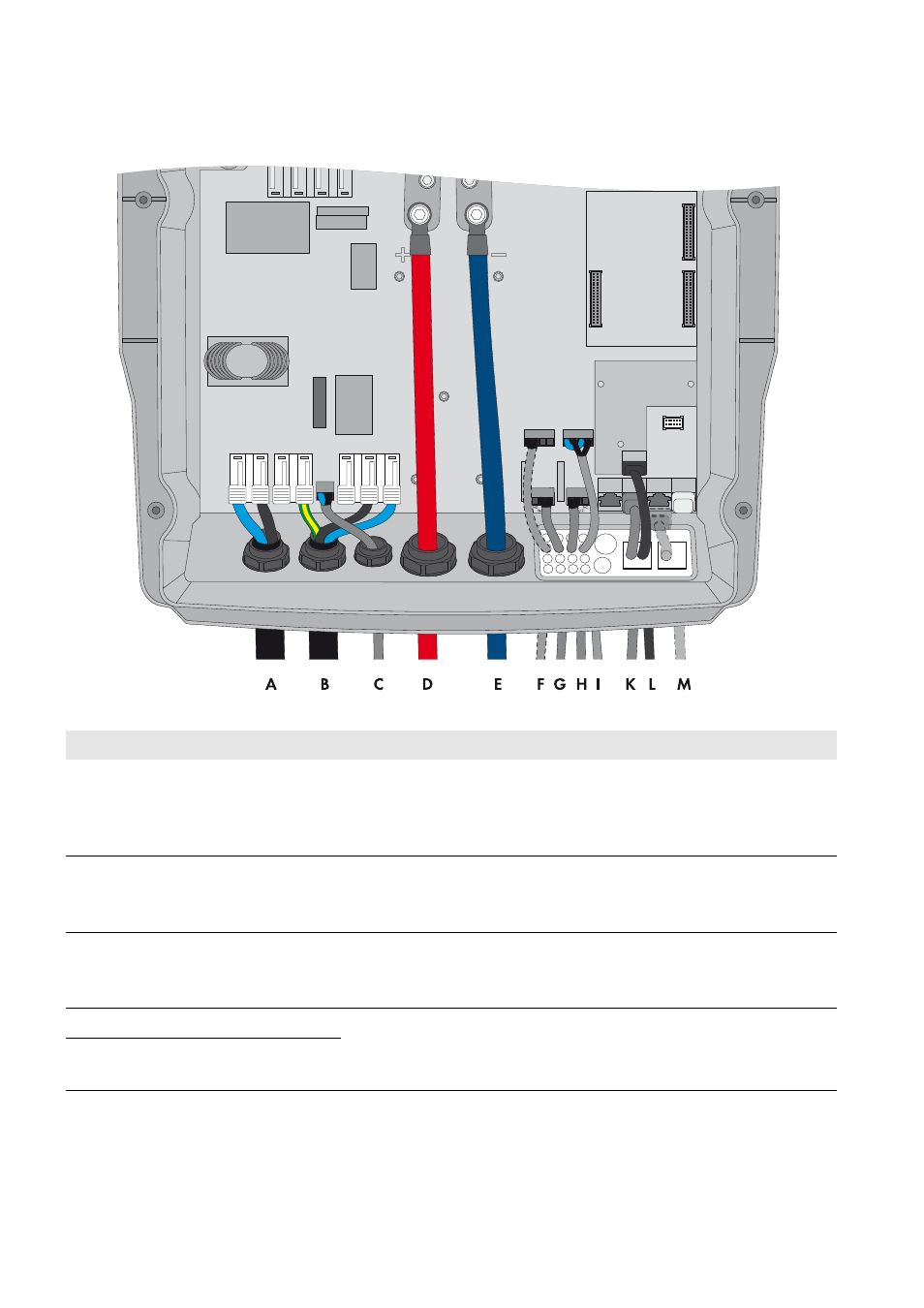

Abbildung 12: Anschluss des Wechselrichters Sunny Island
Position Bezeichnung
Beschreibung / Hinweis
A
Kabel für die
Steuerspannung
Sunny Island: Anschluss AC1 Loads/SunnyBoys Klemmen L und N
Umschalteinrichtung: Anschluss X5 Klemmen L und N
Dieses Kabel ist ausschließlich für Phasenkopplung notwendig.
Leiterquerschnitt: 2,5 mm² … 16 mm²
B
AC-Leistungskabel
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
TT
und PE
Umschalteinrichtung: Anschluss X3 Klemmen L1, N und PE
Leiterquerschnitt: 10 mm² … 16 mm²
C
Messkabel zur
Spannungsmessung
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung: Anschluss X4 Klemmen L1 und N
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
D
Kabel DC+
Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
E
Kabel DC −
