5 Ersatzstromsysteme ohne allpolige Trennung SMA Solar Technology AG
36 Ersatzstrom-IS-de-30 Installation - Schnelleinstieg
5.2.3 Anschluss des Masters

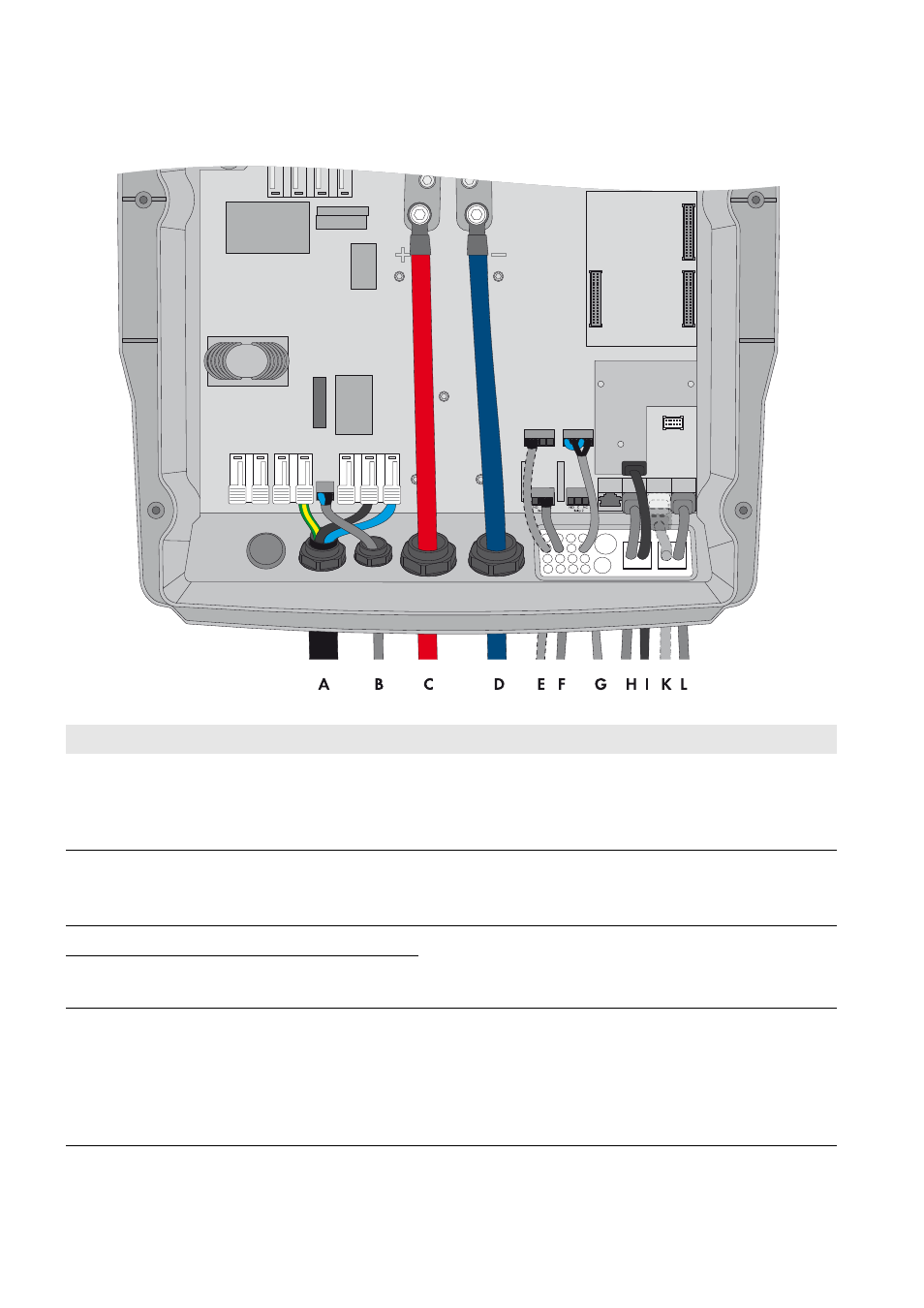

Abbildung 15: Anschluss des Masters
Position Bezeichnung Beschreibung / Hinweis
A AC-Leistungskabel Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
TT
und
PE
Umschalteinrichtung: Anschluss X3 Klemmen L1, N und PE
Leiterquerschnitt: 10 mm² … 16 mm²
B Messkabel zur Spannungsmessung Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung: Anschluss X4 Klemmen L1 und N
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
C Kabel DC+ Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
D Kabel DC −
E Messkabel des
Batterietemperatursensors
Sunny Island: Anschluss BatTmp
Nur bei Bleibatterien müssen Sie einen
Batterietemperatursensor anschließen.
Der Batterietemperatursensor muss in der Mitte des
Batterieverbandes, im oberen Drittel der Batteriezelle montiert
sein.
