5 Ersatzstromsysteme ohne allpolige Trennung
SMA Solar Technology AG
38
Ersatzstrom-IS-de-30
Installation - Schnelleinstieg
5.2.4 Anschluss der Slaves

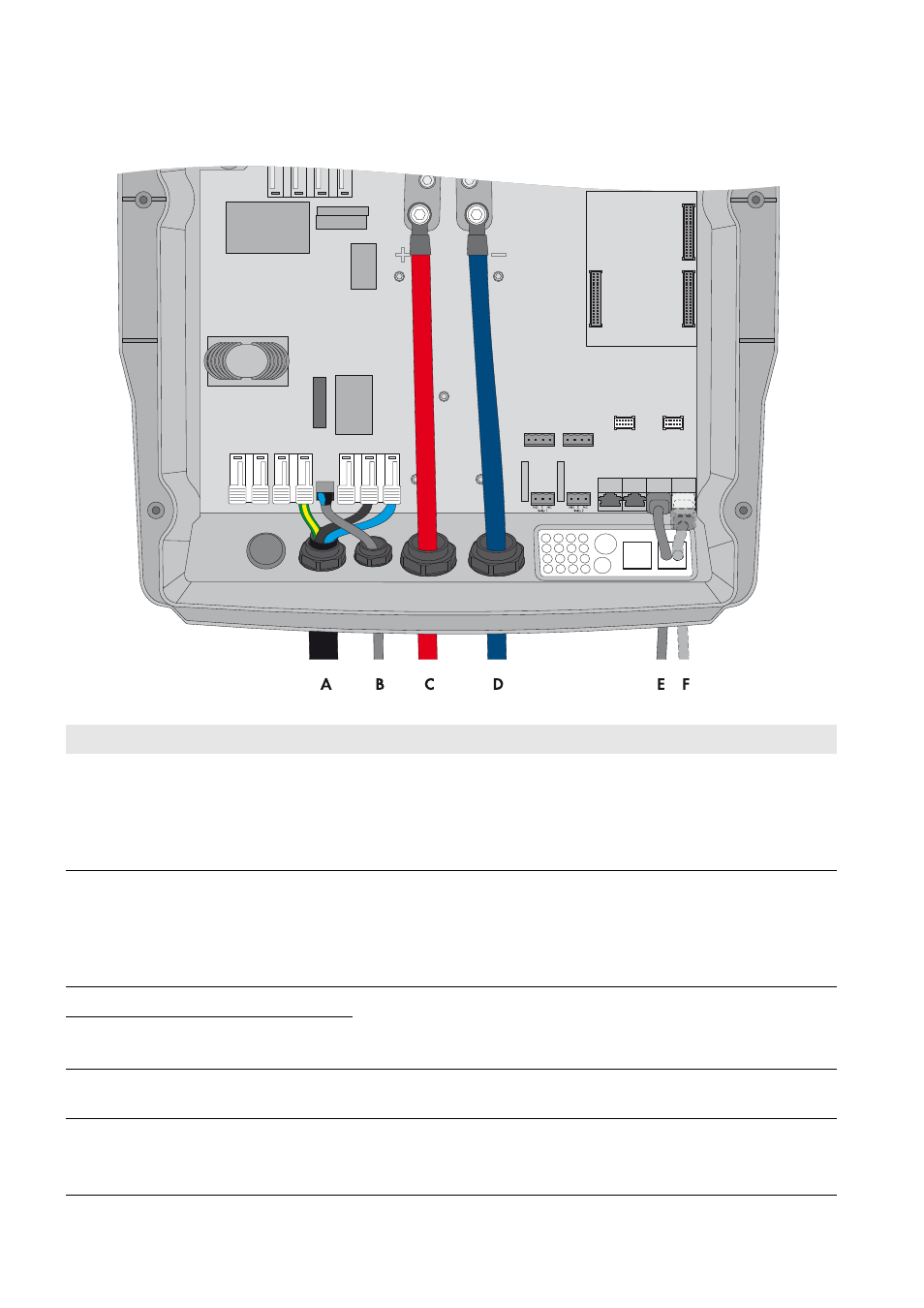

Abbildung 16: Anschluss der Slaves
Position
Bezeichnung
Beschreibung / Hinweis
A
AC-Leistungskabel
Sunny Island: Anschluss AC2 Gen/Grid Klemmen L, N
TT
und PE
Umschalteinrichtung:
Slave 1an X3 Klemmen L2, N und PE anschließen.
Slave 2 an X3 Klemmen L3, N und PE anschließen.
Leiterquerschnitt: 10 mm² … 16 mm²
B
Messkabel zur
Spannungsmessung
Sunny Island: Anschluss ExtVtg Klemmen L und N
Umschalteinrichtung:
Slave 1 an X4 Klemmen L2 und N anschließen.
Slave 2 an X4 Klemmen L3 und N anschließen.
Leiterquerschnitt: 1,5 mm² … 2,5 mm²
C
Kabel DC+
Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
D
Kabel DC −
E
Datenkabel für die interne
Kommunikation im Cluster
Sunny Island: Anschluss ComSync In
F
Datenkabel für die interne
Kommunikation im Cluster
Sunny Island: Anschluss ComSync Out
Bei Slave 2 den Abschlusswiderstand gesteckt lassen. Slave 2 ist
ausschließlich mit Slave 1 verbunden.
