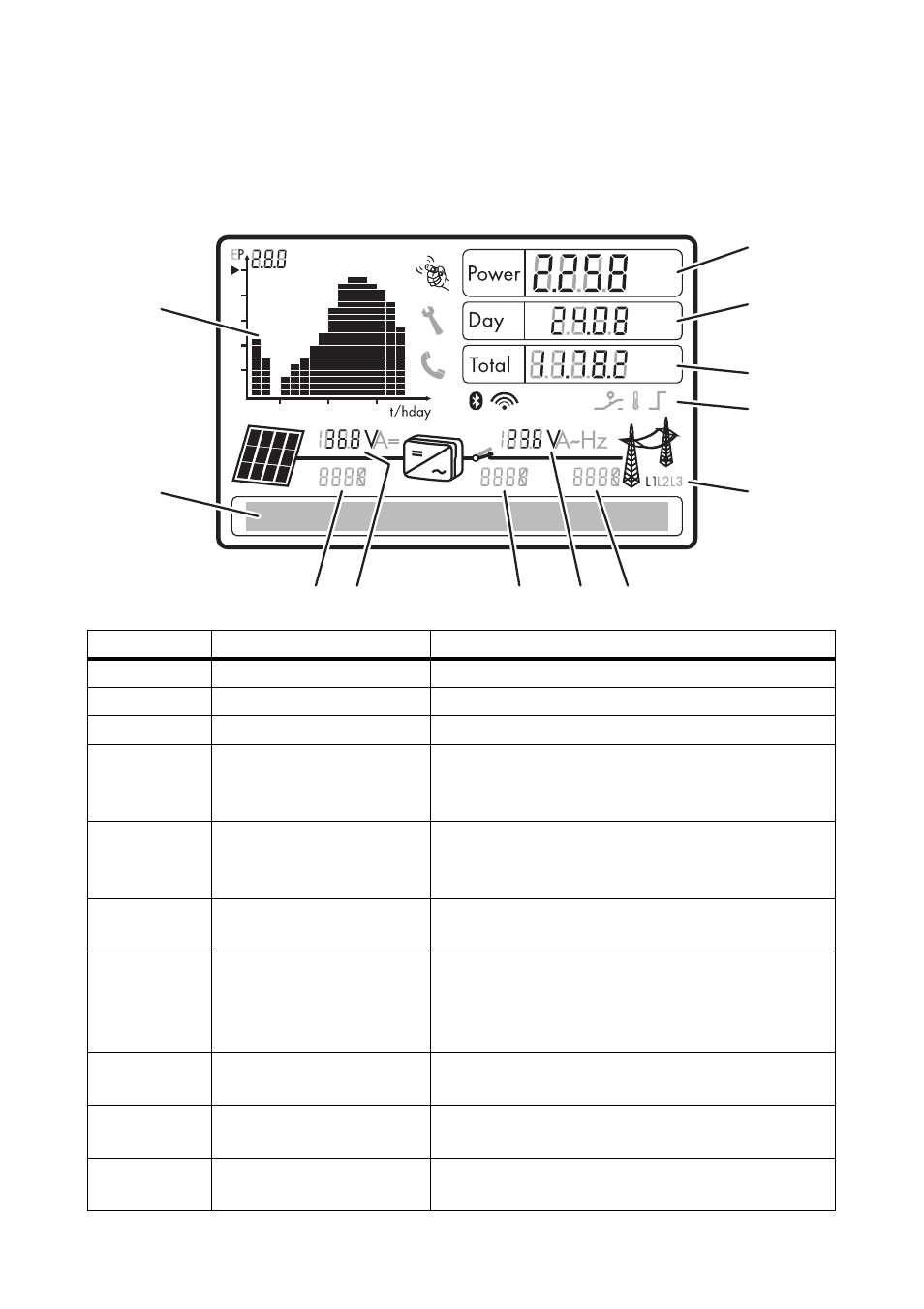

4.2 Display
Das Display zeigt die aktuellen Betriebsdaten des Wechselrichters (z. B. Status, Leistung,
Eingangsspannung) und die Fehler oder Störungen an.
Position Bezeichnung Erklärung
A Power Anzeige der aktuellen Leistung
B Day Anzeige der Tagesenergie
C Total Gesamtsumme der bisher eingespeisten Energie
D Aktive Funktionen Die Symbole zeigen an, welche Funktionen für
Kommunikation oder Leistungsregulierung
eingeschaltet oder aktiv sind.
E Phasenzuordnung Die Phasenzuordnung gibt an, für welchen
Außenleiter aktuell Ausgangsstrom oder
Ausgangsspannung angezeigt wird.
F Ereignisnummer öffentliches
Stromnetz Ereignisnummer einer Störung des öffentlichen
Stromnetzes
G Ausgangsspannung/-strom Das Display zeigt abwechselnd Ausgangsspannung
und Ausgangsstrom eines Außenleiters an. Die
Anzeige schaltet automatisch zwischen den
3 angeschlossenen Außenleitern um.
H Ereignisnummer
Wechselrichter Ereignisnummer einer Gerätestörung
I Eingangsspannung/-strom Das Display zeigt abwechselnd Eingangsspannung
und Eingangsstrom des Wechselrichters an.
K Ereignisnummer
PV‑Generator Ereignisnummer einer Störung am PV‑Generator
kVAr
kVArh
kWh
MVArh
MWh
kW
kW h
A
B
C
D
E
F G H K
L
M
I
