SMA STP 15000TL Installation - Handbuch (Seite 77)

SMA Solar Technology AG Fehlersuche
Installationsanleitung STP20TLHE-IA-IDE122222 77
11 Fehlersuche
11.1 PV-Generator auf Erdschluss prüfen
Wenn der Wechselrichter die Ereignisnummer „3501“, „3601“ oder „3701“ anzeigt, liegt
vermutlich ein Erdschluss im PV-Generator vor.
Prüfen Sie die Strings auf Erdschluss wie im Folgenden beschrieben:
1. Den Wechselrichter freischalten, wie in Kapitel 8 „Wechselrichter spannungsfrei schalten“
(Seite 59) beschrieben.

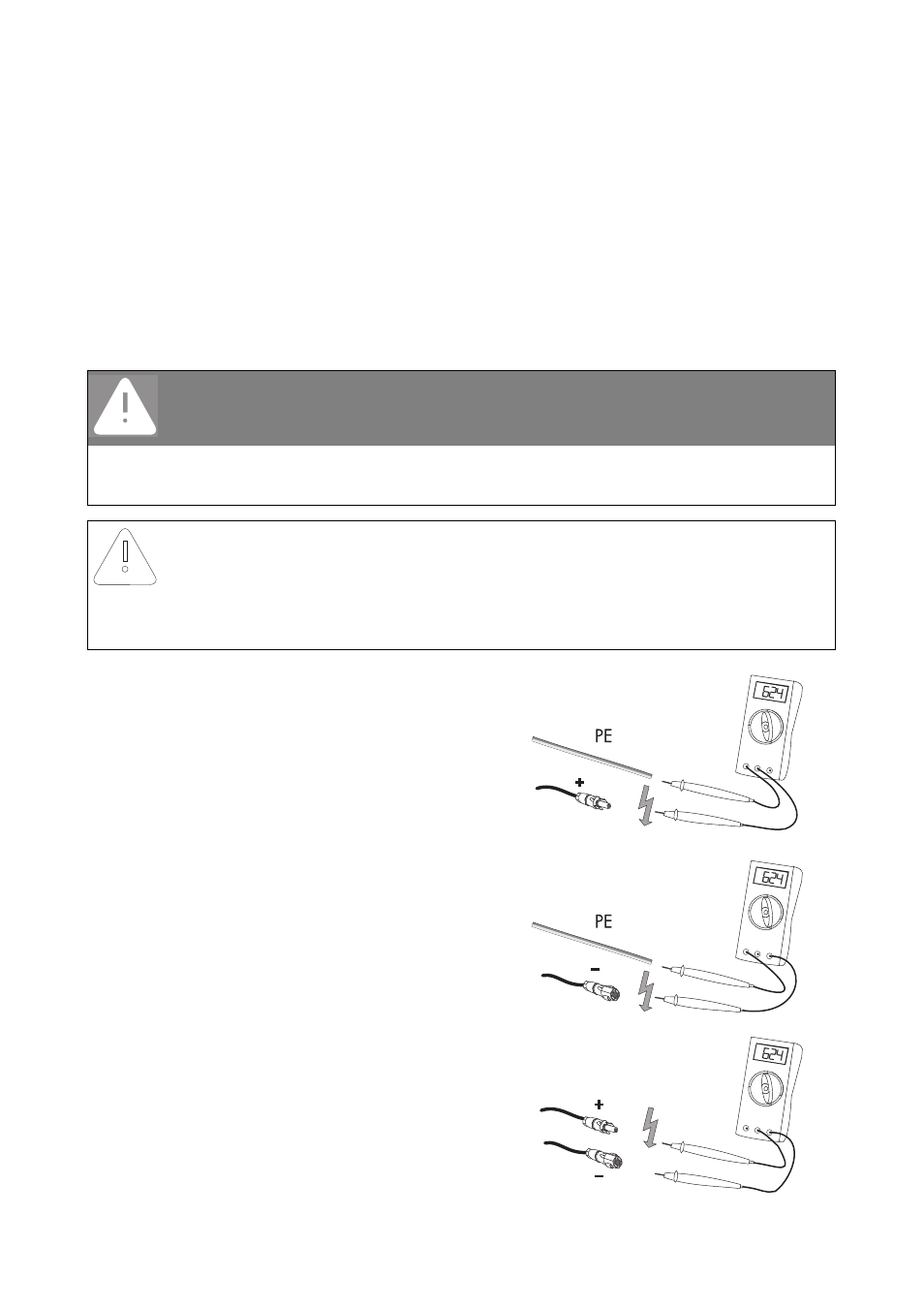

2. Spannungen zwischen Pluspol jedes Strings und
dem Erdpotenzial (PE) messen.
3. Spannungen zwischen Minuspol jedes Strings und
dem Erdpotenzial (PE) messen.
4. Spannungen zwischen Plus- und Minuspol jedes
Strings messen.
GEFAHR!
Lebensgefahr durch unter Spannung stehenden PV-Generator!
• Leitungen des PV-Generators nur an der Isolierung anfassen.
• Keine Strings mit Erdschluss an den Wechselrichter anschließen.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
