SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung STP20TLHE-IA-IDE122222 39
6.4.4 PV-Generator (DC) anschließen

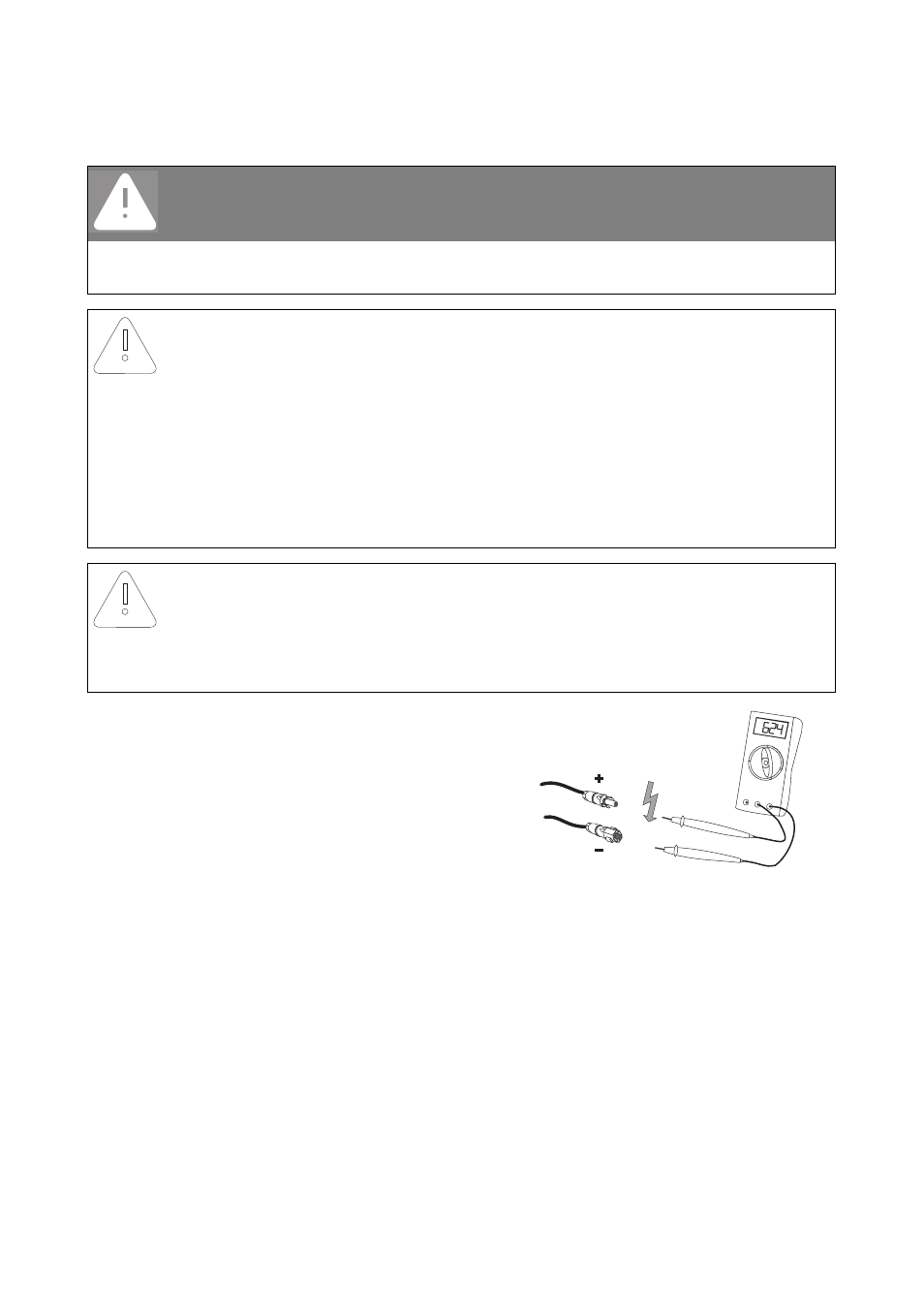

1. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module. Bei niedrigeren
Umgebungstemperaturen kann sonst die maximale
Eingangsspannung des Wechselrichters
überschritten werden.
2. Strings auf Erdschluss prüfen, wie in Kapitel 11.1 „PV-Generator auf Erdschluss prüfen“
(Seite 77) beschrieben.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der AC-Leitungsschutzschalter
von allen 3 Außenleitern ausgeschaltet und gegen Wiedereinschalten gesichert ist.
ACHTUNG!
Zerstörung des Wechselrichters durch Überspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des
Wechselrichters, so kann dieser durch Überspannung zerstört werden. Alle
Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Wechselrichters an den Wechselrichter anschließen.
• Anlagenauslegung prüfen.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
