SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung STP20TLHE-IA-IDE122222 33
11. Alle Klemmen der AC-Klemme wieder schließen, bis sie einrasten.

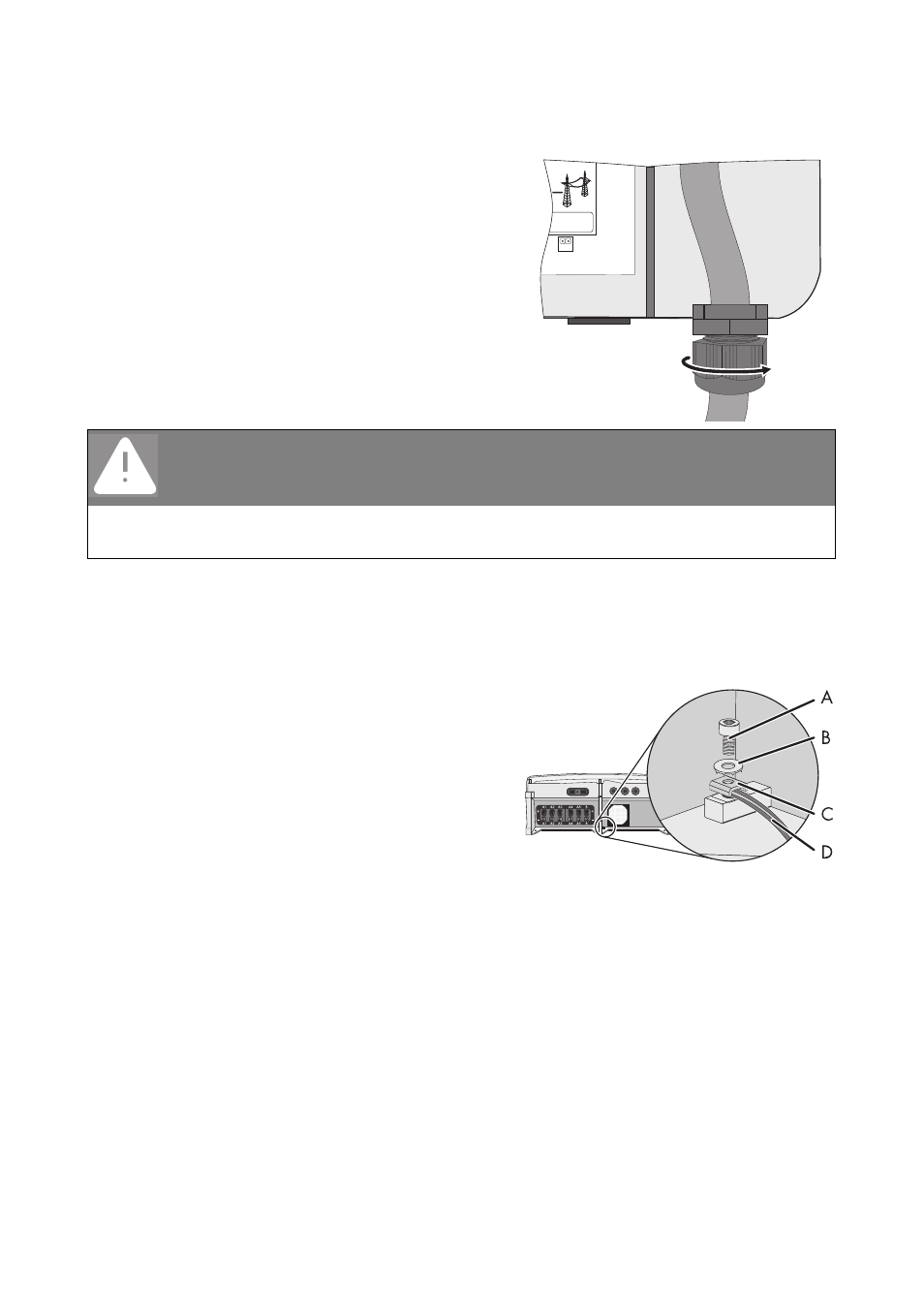

12. Überwurfmutter der Kabelverschraubung fest
zuschrauben.
6.3.3 Zweiten Schutzleiter anschließen
Wenn es die Installation erfordert, kann die Erdungsklemme zum Anschluss eines zweiten
Schutzleiters oder als Potenzialausgleich genutzt werden.
1. Den Klemmbügel, die Zylinderschraube M6 und
die Sperrkantscheibe M6 aus dem Beipack
entnehmen.
2. Abisoliertes Erdungskabel (D) unter den
Klemmbügel (C) stecken (Leiterquerschnitt:
maximal 16 mm²).
3. Klemme (C) festschrauben:
– Sperrkantscheibe auf die Schraube stecken.
Dabei muss die geriffelte Seite der
Sperrkantscheibe zum Schraubenkopf zeigen.
– Schraube festziehen (Drehmoment: 6,0 Nm).
☑ Die Zähne der Sperrkantscheibe drücken sich in
den Klemmbügel. Das Erdungskabel ist leitend
mit dem Gehäuse verbunden.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen
und der Wechselrichter fest verschlossen ist.
