Elektrischer Anschluss SMA Solar Technology AG
32 STP20TLHE-IA-IDE122222 Installationsanleitung
5. Richtige Ländereinstellung des Wechselrichters anhand des mitgelieferten Beiblatts mit den
Werkseinstellungen prüfen.
Wenn der Wechselrichter nicht auf den gewünschten Länderdatensatz eingestellt ist, dann
Länderdatensatz über die Drehschalter einstellen, wie in Kapitel 6.5 „Einstellung des
Länderdatensatzes und der Display-Sprache“ (Seite 42) beschrieben.
6. Klebeband von der AC-Gehäuseöffnung entfernen.

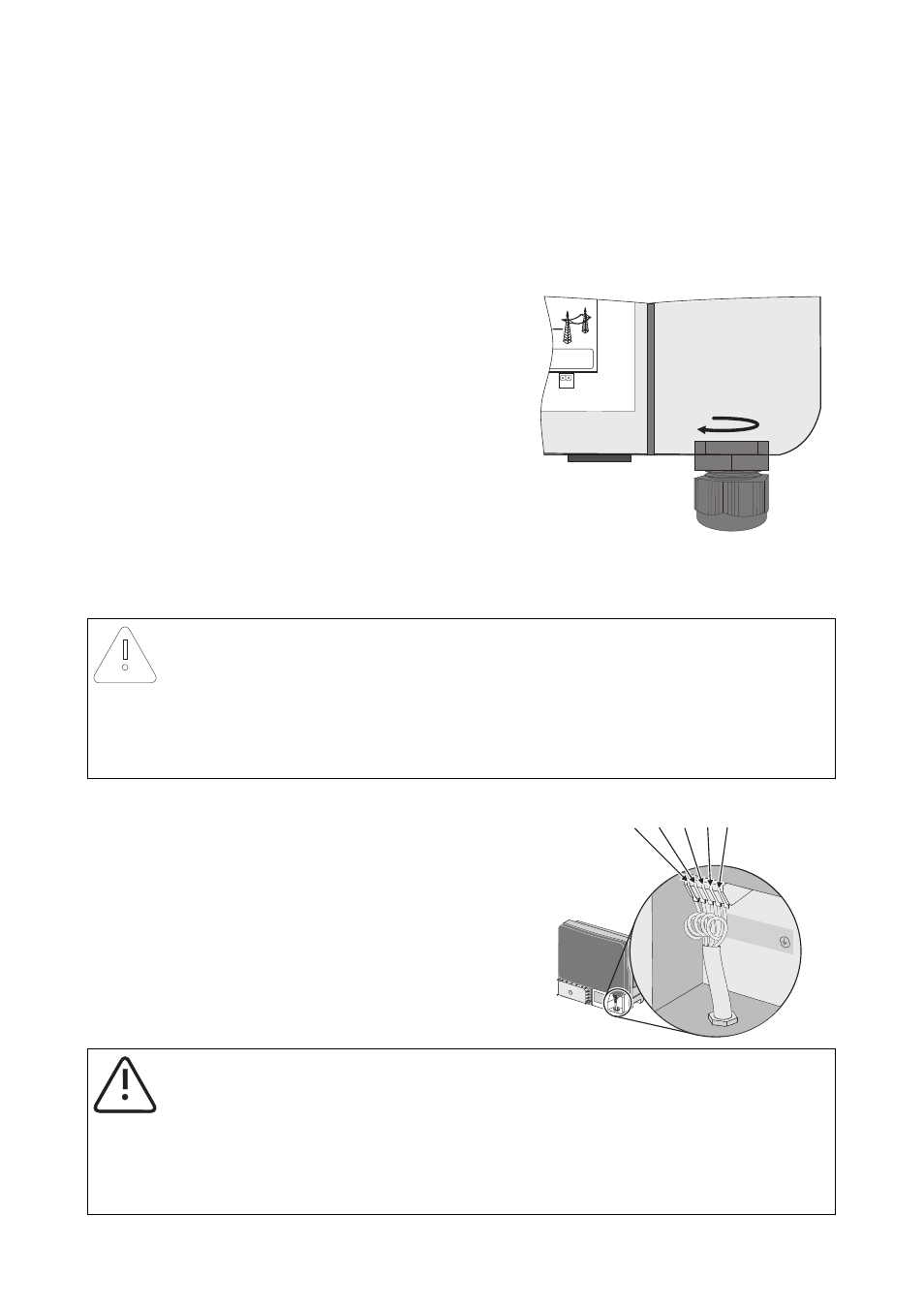

7. AC-Kabelverschraubung von außen in die
Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
8. Kabel durchziehen.
9. Alle 5 Klemmen der AC-Klemme bis zum Anschlag hochklappen.
10. L1, L2, L3, N und den Schutzleiter (PE)
entsprechend der Beschriftung an die AC-Klemme
anschließen.
– Die PE-Ader muss dabei 5 mm länger sein als
die von L und N!
– L und N dürfen nicht vertauscht werden!
– Die Drehrichtung von L1, L2 und L3 ist nicht
relevant.
ACHTUNG!
Brandgefahr beim Anschluss von 2 Leitern!
Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen
Kontakt eine Überhitzungs- oder Brandgefahr.
• Maximal 1 Leiter pro Klemme anschließen.
VORSICHT!
Quetschgefahr durch Zuschnappen der Klemmen!
Die Klemmen schnappen beim Schließen sehr schnell und kräftig zu.
• Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.
• Es dürfen keine Finger unter der Klemme sein.
L1 L2 L3 N
N PE L3 L1 L2
