SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung STP20TLHE-IA-IDE122222 27
6 Elektrischer Anschluss
6.1 Sicherheit

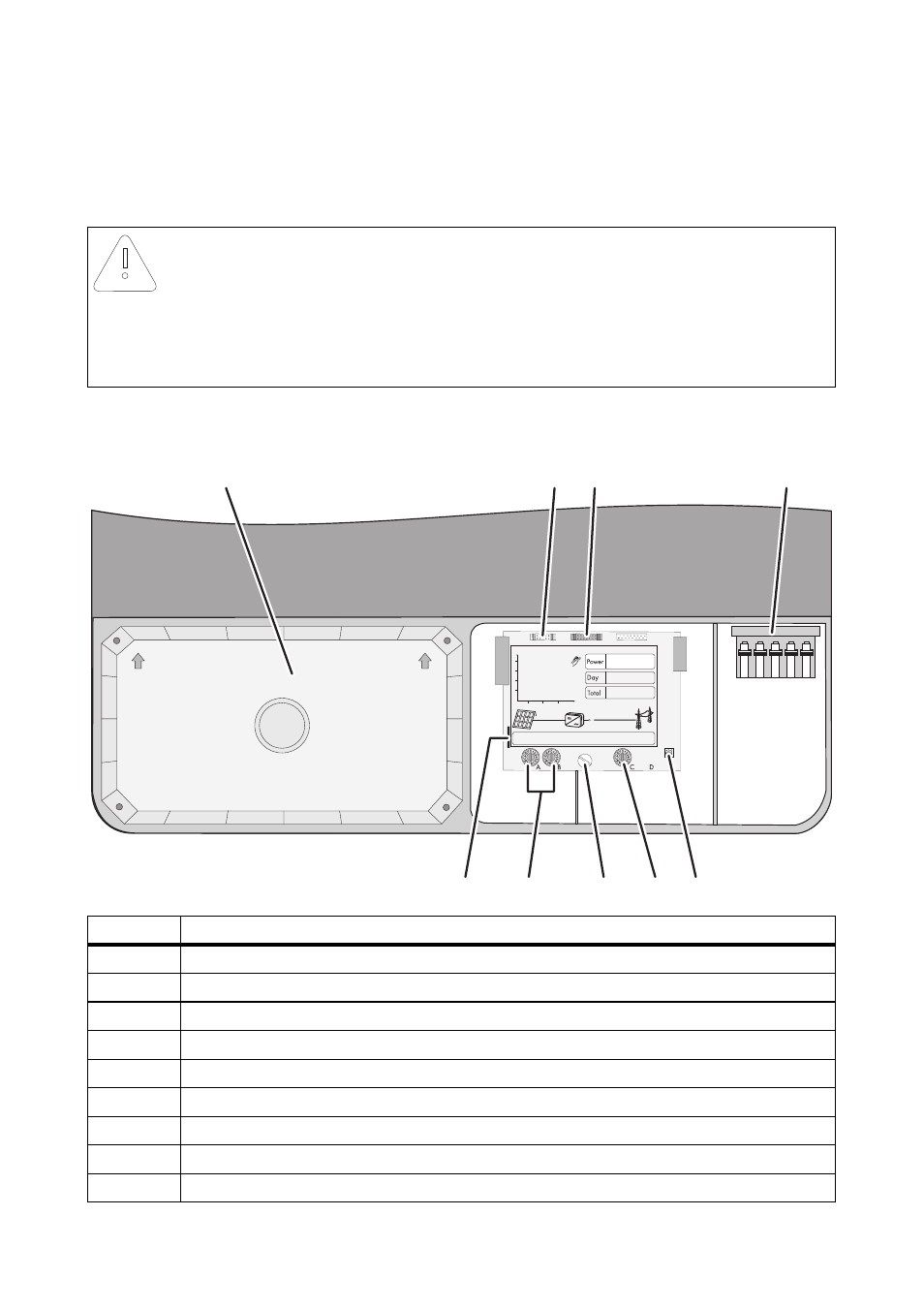

6.2 Übersicht des Anschlussbereichs
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich, bevor Sie ein Bauteil berühren.
Objekt Beschreibung
A DC-Deckel
B Stecker für den Anschluss des optionalen Multifunktionsrelais
C Stecker für den Anschluss des optionalen RS485-Kommunikationsmoduls
D Klemme für den Netzanschluss
E Schalter für die Umstellung der Display-Sprache auf Englisch (für Servicezwecke)
F Drehschalter für die Einstellung der Bluetooth NetID
G Schraube zum Lösen und Hochklappen des Displays
H Drehschalter für die Einstellung des Länderdatensatzes und der Display-Sprache
I Steckplatz für SD-Karte (nur für Servicezwecke)
L1 L2 L3 N PE
A B C D
E F G H I
