6.4 Anschluss des PV-Generators (DC)
6.4.1 Bedingungen für den DC-Anschluss

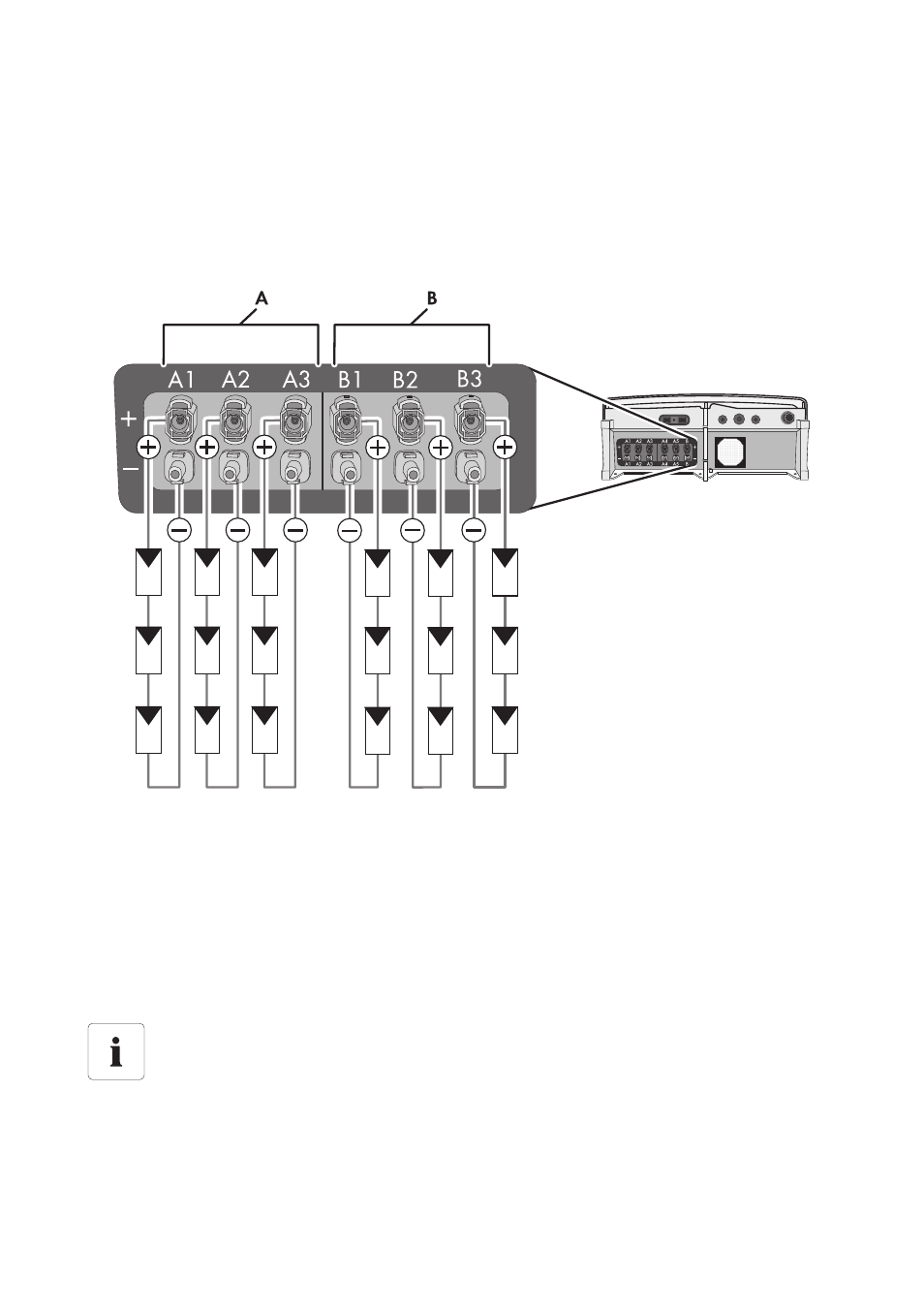

Der Wechselrichter hat 2 Eingangsbereiche „A“ und „B“ mit jeweils einem eigenen Rückstromschutz.
Insgesamt können bis zu 6 Strings angeschlossen werden.
• Anforderungen an die PV-Module der angeschlossenen Strings:
– gleicher Typ
– gleiche Anzahl der in Reihe geschalteten PV-Module
– identische Ausrichtung
– identische Neigung
• Die Anschlussleitungen der PV-Module müssen mit Steckverbindern ausgestattet sein. Die für
den DC-Anschluss notwendigen DC-Steckverbinder finden Sie im Lieferumfang.
Verwendung von Y-Adaptern
Y-Adapter dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei
zugänglich sein.
• DC-Stromkreis darf nicht über Y-Adapter unterbrochen werden.
• Vorgehensweise zum Freischalten des Wechselrichters beachten, wie in
Kapitel 8 „Wechselrichter spannungsfrei schalten“ (Seite 59) beschrieben.
