Elektrischer Anschluss SMA Solar Technology AG
28 STP20TLHE-IA-IDE122222 Installationsanleitung
* optional

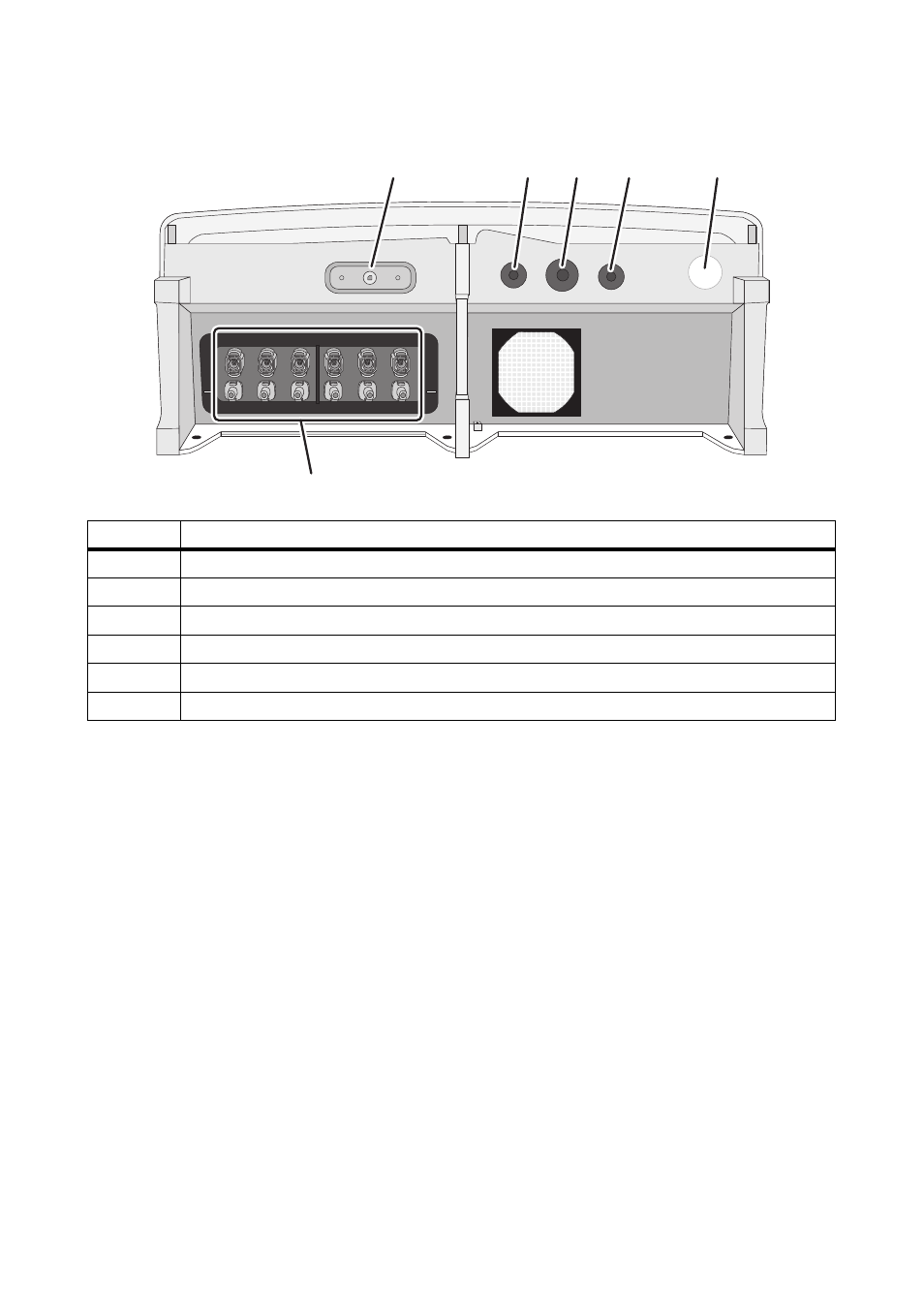

Objekt Beschreibung
A Buchse für den Griff des DC-Lasttrennschalters*
B Kabeldurchführung M20 für das optionale Multifunktionsrelais
C Kabeldurchführung M32 für die optionale Kommunikation über RS485
D Zusätzliche Kabeldurchführung M20
E Kabeldurchführung M32 für den AC-Anschluss
F DC-Steckverbinder für den Anschluss der Strings
+ +
A1 A2 A3 B1 B2 B3
A1 A2 A3 B1 B2 B3
A B C D E
F
