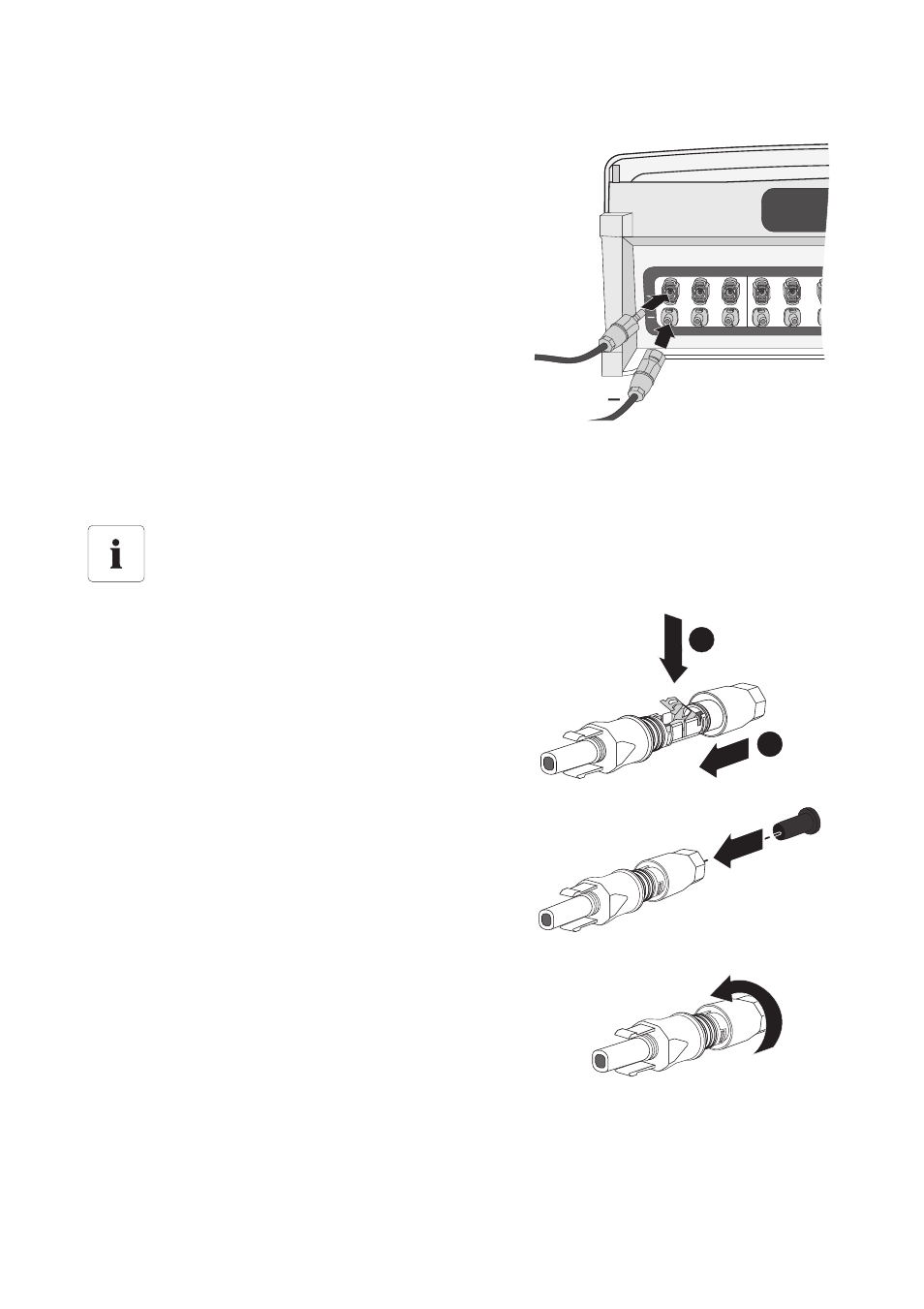

3. Die konfektionierten DC-Steckverbinder auf richtige
Polarität prüfen und an den Wechselrichter
anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
Zum Entriegeln der DC-Steckverbinder siehe
Kapitel 12.1 „Wechselrichter demontieren“
(Seite 83).
4. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge
mit DC-Steckverbindern und Dichtstopfen verschlossen werden:
– Den Klemmbügel bei den nicht benötigten
DC‑Steckverbindern herunterdrücken und
Überwurfmutter zum Gewinde schieben.
– Den Dichtstopfen in den DC-‑Steckverbinder
stecken.
– Den DC-Steckverbinder festdrehen
(Drehmoment: 2,0 Nm).
Dichtstopfen
Die Dichtstopfen nicht direkt in die DC‑Eingänge am Wechselrichter stecken.
+
+
A1 A2 A3 B1 B2 B3
+
1
2
+
+
