SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung STP20TLHE-IA-IDE122222 37

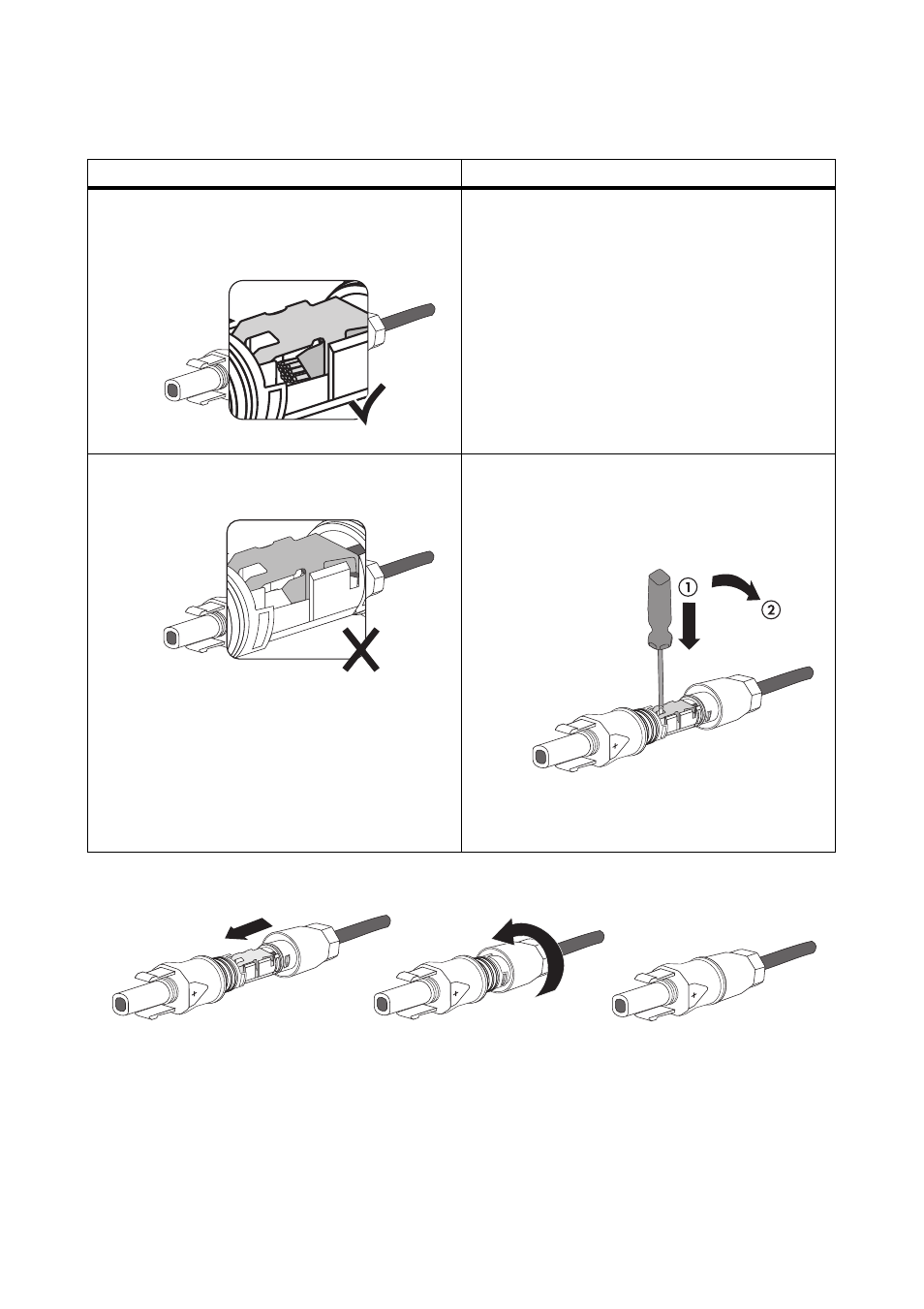

3. Korrekten Sitz des Kabels prüfen:
4. Überwurfmutter zum Gewinde schieben und festdrehen (Drehmoment: 2,0 Nm).
Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
☑ Wenn die Litze nicht in der Kammer zu
sehen ist, sitzt das Kabel nicht korrekt.
• Den Klemmbügel lösen: Einen
Schraubendreher in den Klemmbügel
einhaken und den Klemmbügel aufhebeln
(Klingenbreite: 3,5 mm).
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
+
